Модуль доступа дополнительных каналов МД-ДК-1

Модули доступа дополнительных каналов МД-ДК-1 предназначены для работы в составе РРЛ первого уровня при использовании в линии связи дополнительных каналов помимо основного потока. Модули используются совместно с МД1-1 и обеспечивают доступ к дополнительным каналам по 64 кбит/с каждый.

Отличительные особенности МД-ДК-1:

  • скорость передачи в одном канале 64 кбит/с;
  • поддерживается до 6 каналов;
  • конфигурация каналов произвольная и может изменяться пользователем во время эксплуатации;
  • управление сетью РРЛ произвольной конфигурации под управлением ПО “Мастер”.

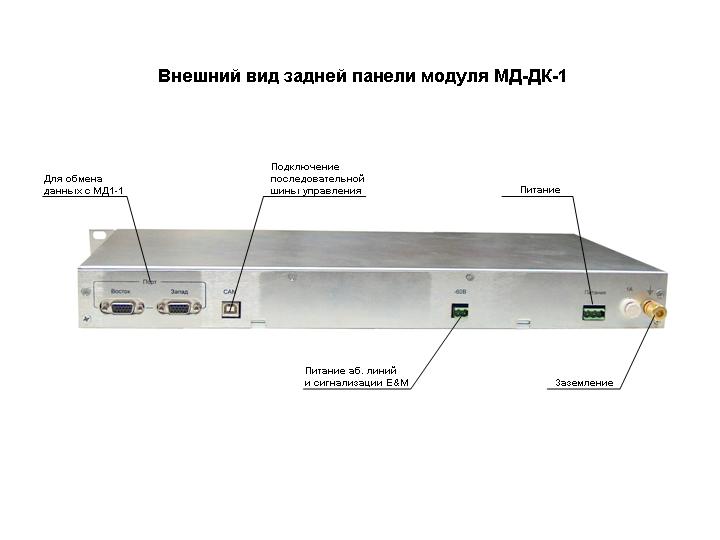

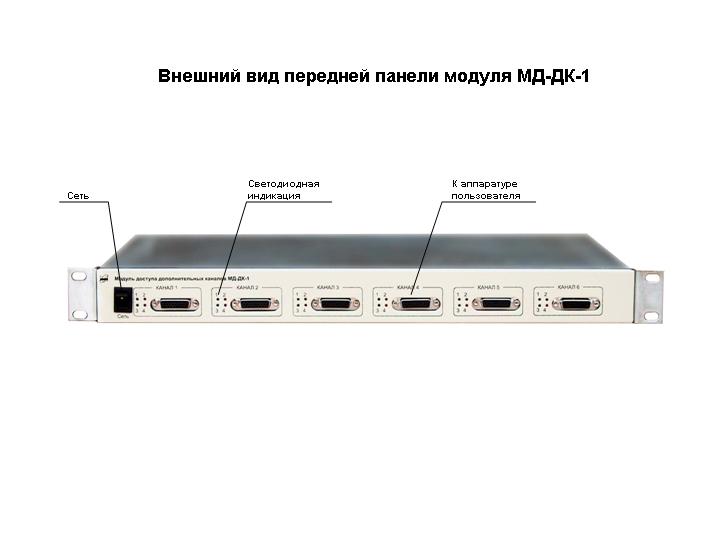

Модули МД-ДК-1 выполнены в корпусе “Евромеханика” высотой 1U (Рис.1), (Рис.2).

Общее число каналов – до 6, при скоростях основного цифрового потока 8,448 Мбит/с и 34,368 Мбит/с. Состав блоков дополнительных каналов произвольный и определяется пользователем в зависимости от решаемых задач. Выбор типа дополнительного канала производится установкой соответствующих блоков на материнскую плату МД-ДК1. Реализована повышенная помехозащищенность тракта МД1-1 – МД-ДК-1.

Блоки дополнительных каналов МД-ДК-1являются конверторами интерфейса. Типы интерфейсов:

  • ПД-Т-41(4-х проводное канальное окончание для телефонного канала с сигнализацией E&M);
  • ПД-Т-21ТФ 2-х проводное окончание для подключения телефона
  • ПД-Т-21АТС 2-х проводное окончание для подключения к АТС
  • УПИ-31(Асинхронное окончание данных с интерфейсом RS-232 (V.24/V.28)/ RS-422/ RS-485);
  • УПИ-32(Асинхронное окончание многопользовательского канала последовательного доступа со стыком RS-232/ RS-422/ RS-485.)
  • ПД-А-8023 Ethernet адаптер (10/100 Base-T, скорость до 6х64 Кбит/с)

При помощи ПО “Мастер” можно осуществить контроль и установку параметров дополнительных каналов.

Устройство отличается простотой инсталляции и эксплуатации. Оно сочетает в себе компактность и малый вес при высоких эксплуатационным показателях. Благодаря автоматической идентификации типа канала упрощается смена блоков при модернизации и наращивании системы. Состав блоков произвольный и определяется пользователем в зависимости от решаемых задач. Дополнительные типы конверторов интерфейса могут быть разработаны по желанию заказчика.

Модуль МД-ДК-1 снижает расходы, экономит место в стойке благодаря интеграции нескольких блоков конверторов интерфейсов в одном компактном устройстве.

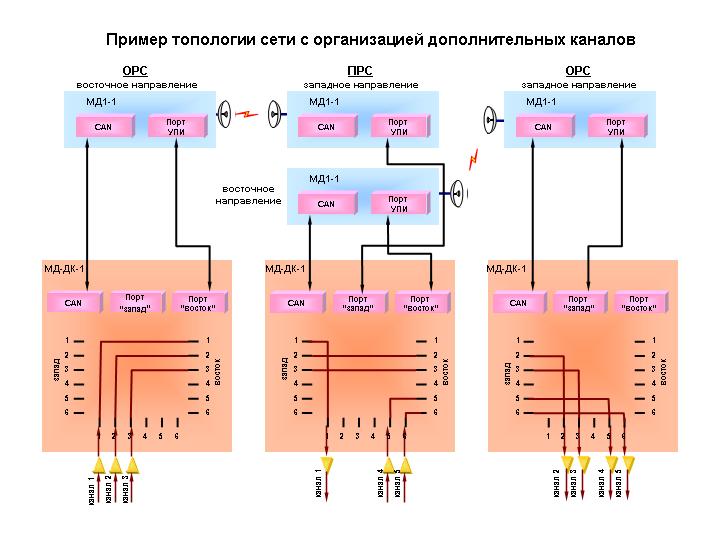

Пример топологии сети с организацией дополнительных каналов;

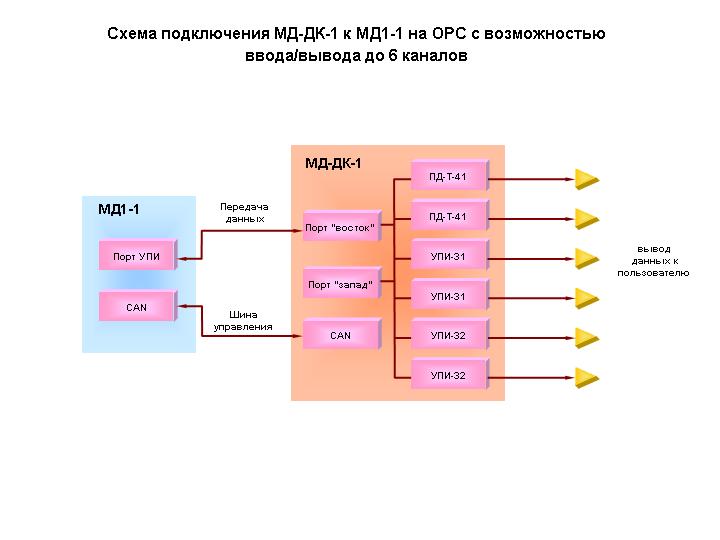

Пример схемы подключения МД-ДК-1 а МД1-1 на ОРС с возможностью ввода/вывода до 6 каналов;

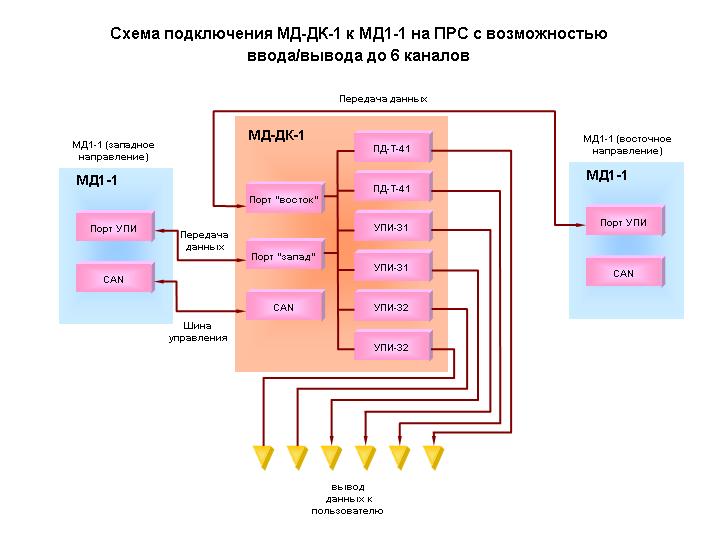

Пример подключения МД-ДК-1 к МД1-1 на ПРС с возможностью ввода/вывода до 6 каналов;

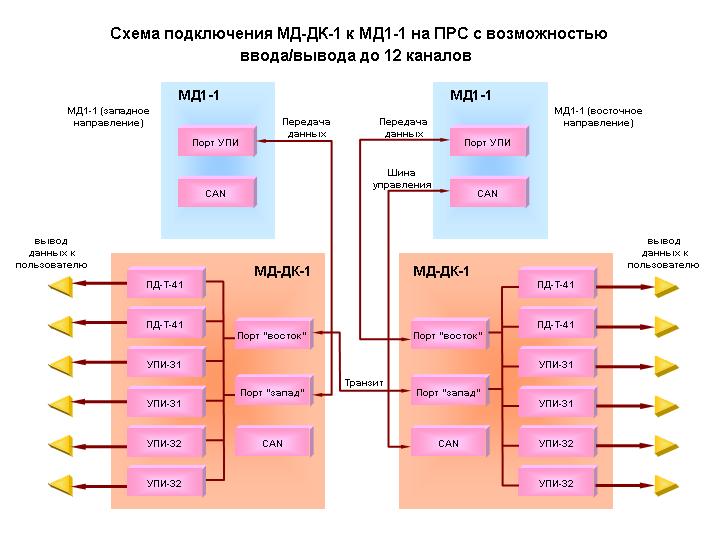

Пример схемы подключения МД-ДК-1 к МД1-1 на ПРС с возможностью ввода/вывода до 12 каналов.

Схемы организации дополнительных каналов (pdf-файл)
