Цифровые радиорелейные станции серии "АЗИД-5ЦМ"

Станции предназначены для передачи цифровой информации по радиоканалу со скоростью 2048 кбит/с в коде HDB-3 по ГОСТ 26886-86. В качестве источника информационного сигнала могут применяться гибкие мультиплексоры и другая аппаратура передачи данных (АПД), имеющие возможность приема/передачи сигналов первичного цифрового интерфейса со скоростью передачи 2048 кбит/с в коде HDB-3 в соответствии с Рекомендацией G-703 МСЭ-Т (сигналы Е1). Сопряжение с АПД осуществляется по электрической цепи с волновым сопротивлением 120 Ом.
Основная область применения - ведомственная пригородная и сельская связь, технологические системы связи вдоль нефте- и газопроводов, магистралей и ответвлений от них.

Отличительные особенности станций следующие:

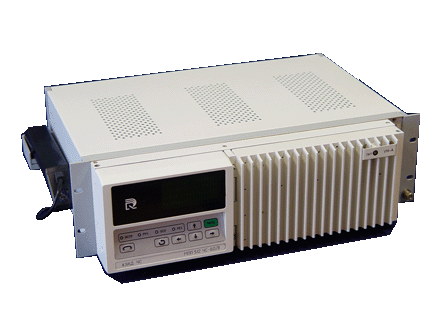

Цифровые радиорелейные станции серии АЗИД-5ЦМ

*Режим работы - непрерывный

*Напряжение питания - постоянное 20…72В; переменное 220В (50 Гц) в буфере с аккумулятором 24В

*Встроенная энергонезависимая память настройки режимов работы и сигналов о сбоях; встроенная система диагностики технического состояния станции и высокочастотного тракта (кроме варианта 1)

*срок службы до списания - 12 лет

Базовый комплект станций: моноблок приемопередатчика, высокочастотный кабель (длиной 25, 50 или 70 м), направленная антенна, ЗИП-О, эксплуатационная документация. По требованию заказчика базовая станция дополнительно комплектуется мачтой телескопической (высотой 9; 12 или 20 м) или составной (высотой 16 м), выпрямителем, мультиплексором и другим дополнительным оборудованием.
Базовый комплект станций: моноблок приемопередатчика, высокочастотный кабель (длиной 25, 50 или 70 м), направленная антенна, ЗИП-О, эксплуатационная документация. По требованию заказчика базовая станция дополнительно комплектуется мачтой телескопической (высотой 9; 12 или 20 м) или составной (высотой 16 м), выпрямителем, мультиплексором и другим дополнительным оборудованием.

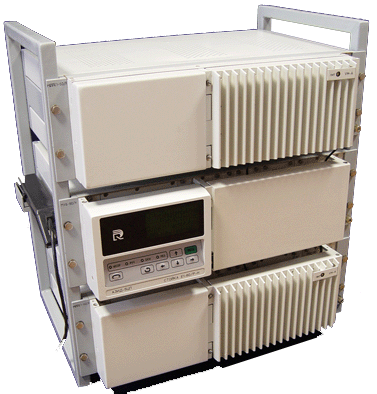

Цифровые радиорелейные станции серии АЗИД-5ЦМ

Базовый комплект станций: моноблок приемопередатчика, высокочастотный кабель (длиной 25, 50 или 70 м), направленная антенна, ЗИП-О, эксплуатационная документация. По требованию заказчика базовая станция дополнительно комплектуется мачтой телескопической (высотой 9; 12 или 20 м) или составной (высотой 16 м), выпрямителем, мультиплексором и другим дополнительным оборудованием.



 Технические характеристики

Вариант 1

 Вариант 2

 Вариант 3

Мощность передатчика, Вт

- в номинальном режиме при нормальных
условиях

- при наличии внешних воздействующих
факторов

- в режиме пониженной мощности

7

7

10

6

6

1,2…2

1,2…2

Чувствительность приемника, дБ Вт

-124

-124

-134*

Скорость передачи информации, кбит/с

512

512

512

Максимальная протяженность РРЛ, км

400 (10 переприемов)

400 (10 переприемов)

400 (10 переприемов)

Дальность связи на интервале, км

40

40

40

Возможность выделения и введения каналов на промежуточных станциях

Имеется
Имеется
Имеется

Тип НЧ окончаний

ОЦК, четырехпроводная соединительная линия, двухпроводная соединительная линия, четырехпроводный автоматический транзит, абонентская линия

ОЦК, четырехпроводная соединительная линия, двухпроводная соединительная линия, четырехпроводный автоматический транзит, абонентская линия

ОЦК (сонаправленный или противонаправленный); 2-х или 4-проводная линия плюс 2 канала сигналов управления и взаимодействия; RS-232; RS-485; RS-422; Ethernet 10/100 BASE-TХ

КСС

Имеется

Имеется

Имеется

Канал ТУ-ТС

Имеется

Имеется

Имеется

Напряжение электропитания, В

220В 50Гц
от сети электропитания АТС
- 60В

220В 50Гц
от сети электропитания АТС
- 60В

20…72В / 220 В

Потребляемая мощность, Вт, не более

- от сети переменного тока

- от сети постоянного тока

200 (ОРРС) и 350 (ПРРС)

140 (ОРРС) и 260 (ПРРС)

200 (ОРРС) и 350 (ПРРС)

140 (ОРРС) и 260 (ПРРС)

150

Параметры электромагнитной совместимости, дБ

- по интермодуляции 3-го порядка

50

50

65 (ПК)*

- по побочным каналам приема

50

50

75 (ПК)*

- по зеркальному каналу

80

50

90

- по блокированию

50

50

-

- по входному сигналу

50

50

80
