Универсальный модуль доступа МД1-1P

Универсальный модуль доступа МД1-1PУсовершенствованный универсальный модуль доступа МД1-1P разработан на замену линейки модулей МД1-1. Основное преимущество модуля МД1-1Р – встроенный мультиплексор с технологией прямого однократного мультиплексирования, что позволяет при максимальной скорости 34 Мбит/с увеличить полезную нагрузку до 18-ти потоков Е1. Встроенный коммутатор обеспечивает ввод/вывод и транзит потоков Е1. Предусмотрена передача трафика потоков Е2; Е3 или Ethernet, поддерживаются все типовые скорости ППУ. Модульная конструкция изделия позволяет легко изменить конфигурацию и групповую скорость МД1-1P в условиях эксплуатации. Предусмотрена возможность обновления ПО модуля через USB-порт. Стандартный 2-х проводный интерфейс канала служебной связи (FXS) позволяет использовать обычный телефонный аппарат. Возможен вывод состояния внешних сигнальных датчиков как на ПСО «Мастер», так и на пультовую охранную систему. Предусмотрено резервирование питания путём подключения к двум независимым источникам. Интерфейс CAN служит для присоединения к МД1-1Р модулей МД-ДК-1, источников питания ИБЭП-220/48-хх и включения их в общую систему мониторинга и управления. Установка режимов работы, управление и мониторинг РРС осуществляется при помощи компьютера, ручная панель управления в МД1-1Р отсутствует. Конструктивно модуль МД1-1Р выполнен в корпусе «Евромеханика» 19” высотой 1U. В состав модуля МД1-1Р входят:

• Блок питания;
• Блок управления и мультиплексирования;
• Блок Ethernet-10/100ВТ;
• Сменный блок генераторов (задаёт скорость передачи);
• Один или два блока сопряжения с ППУ;
• Один из сменных интерфейсных блоков 4хЕ1; E2; 16хE1; E3;
• Блок УПИ или блок сопряжения с МД-ДК-1 или любой блок из состава МД-ДК-1.

Варианты конфигурации определяются групповой скоростью передачи РРС и требуемым набором блоков.

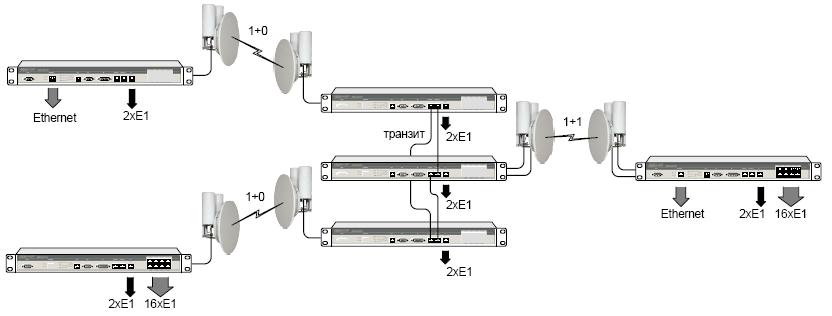

Схема организации соединений блоков на узловой и оконечных станциях

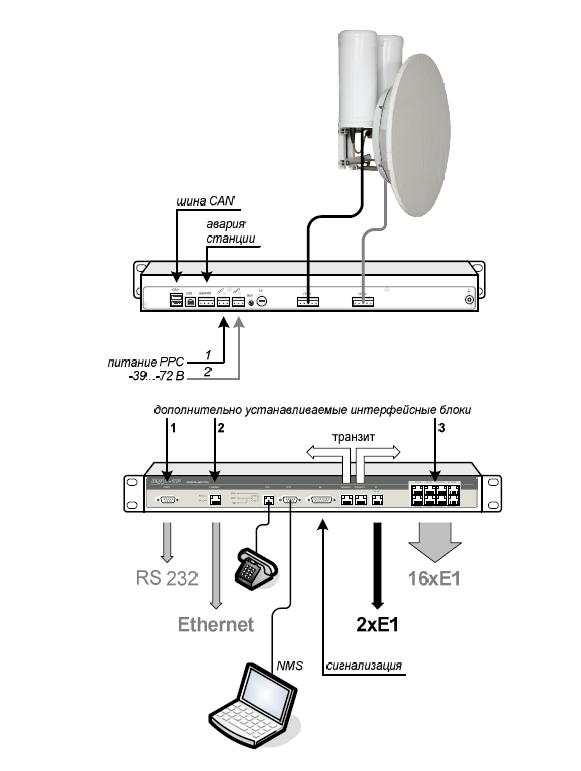

Основной состав, назначение портов и схема подключения модуля
