    Аппаратура ЦВОЛТ «СуперГвоздь»

Аппаратура цифрового волоконно-оптического линейного тракта (ЦВОЛТ) «СуперГвоздь» предназначена для передачи 24 первичных цифровых потоков 2,048 Мбит/с (Е1), потока Ethernet10TX/100TXс пропускной способностью 100Мбит/с, 12 каналов по 64 кбит/с с интерфейсом RS-232 между двумя или несколькими (до 48) пунктами связи по любому оптическому волокну.
      Аппаратура – асинхронная. От синхронной аппаратуры отличается тем, что не нужно задавать источник синхронизации и зависеть от него. Вследствие этого, аппаратура для передаваемых потоков Е1 абсолютно прозрачна.
      Максимальная длина участка регенерации зависит от типа оптического волокна и длины волны излучения используемого лазера и варьируется в зависимости от типа полукомплекта и  типа лазера в пределах от 60 до 120 км.
      Минимальная длина участка регенерации равна нулю.
      Полукомплекты аппаратуры выпускаются в 16 модификациях, которые полностью совместимы друг с другом и отличаются количеством выделяемых потоков Е1 (4 или 24) и каналов RS-232 (2 или 12), режимом работы по оптическому волокну (двухволоконный или одноволоконный), конструктивным исполнением, напряжением питания (60В или 220В, 50Гц). Все полукомплекты передают в групповом потоке по оптическому волокну 24 Е1, поток Ethernet10TX/100TXс пропускной способностью 100Мбит/с, 12 каналов по 64 кбит/с с интерфейсом RS-232.
      Аппаратура может включаться по схеме организации связи: «точка-точка», «точка-точка по одному волокну», «кольцо», «кольцо с резервированием», «связь по одному волокну между несколькими пунктами связи».

Аппаратура ЦВОЛТ "СуперГвоздь". Назначение

Супергвоздь мультиплексор 2048 кбит/с оптическое волокно вторичного временного группообразования интерфейс оптический высокоскоростной поток Ethernet  LAN / WAN Ethernet 10/100 резервирование потоков Е1 кольцевые и радиальные системы связи

Аппаратура ЦВОЛТ "СуперГвоздь". Возможные схемы организации связи

Супергвоздь мультиплексор 2048 кбит/с оптическое волокно вторичного временного группообразования интерфейс оптический высокоскоростной поток Ethernet  LAN / WAN Ethernet 10/100 резервирование потоков Е1 кольцевые и радиальные системы связи
Супергвоздь мультиплексор 2048 кбит/с оптическое волокно вторичного временного группообразования интерфейс оптический высокоскоростной поток Ethernet  LAN / WAN Ethernet 10/100 резервирование потоков Е1 кольцевые и радиальные системы связи Супергвоздь мультиплексор 2048 кбит/с оптическое волокно вторичного временного группообразования интерфейс оптический высокоскоростной поток Ethernet  LAN / WAN Ethernet 10/100 резервирование потоков Е1 кольцевые и радиальные системы связи
Супергвоздь мультиплексор 2048 кбит/с оптическое волокно вторичного временного группообразования интерфейс оптический высокоскоростной поток Ethernet  LAN / WAN Ethernet 10/100 резервирование потоков Е1 кольцевые и радиальные системы связи
Супергвоздь мультиплексор 2048 кбит/с оптическое волокно вторичного временного группообразования интерфейс оптический высокоскоростной поток Ethernet  LAN / WAN Ethernet 10/100 резервирование потоков Е1 кольцевые и радиальные системы связи


Основные технические параметры аппаратуры ЦВОЛТ «СуперГвоздь»

Параметры

Значения

Возможные схемы организации связи

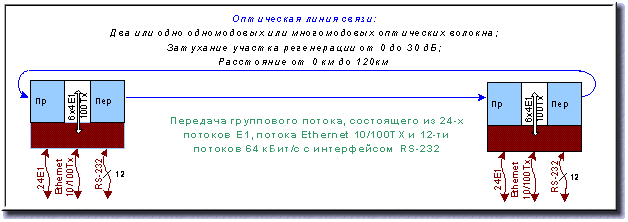

     1. «точка-точка» и «точка-точка по одному волокну». Пунктов связи - 2. Количество выделяемых потоков Ethernet 10/100Мбит/с  - 1, потоков Е1 – 4 или 24; каналов RS-232 –2 или 12

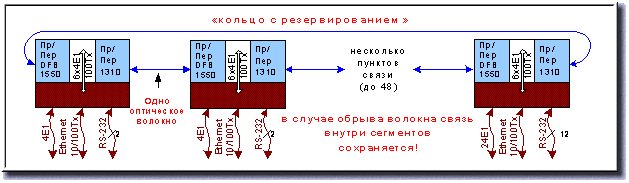

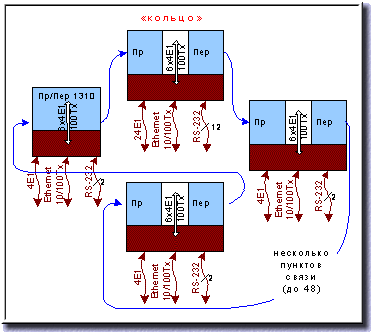

     2. «кольцо» и «кольцо с резервированием». Пунктов связи от 2 до 48. Количество выделяемых потоков Ethernet 10/100Мбит/с  - 1, потоков Е1 – 4 или 24; каналов RS-232 –2 или 12

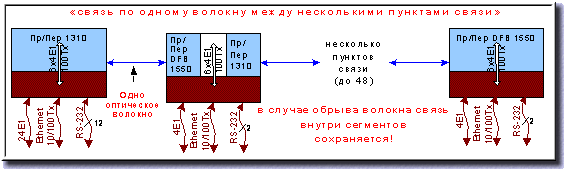

     3. «связь по одному волокну между несколькими пунктами связи». Пунктов связи от 2 до 48. Количество выделяемых потоков Ethernet 10/100Мбит/с  - 1, потоков Е1 – 4 или 24; каналов RS-232 –2 или 12

Число передаваемых первичных потоков 2,048 Мбит/с (Е1)

     24

Число выделяемых на одном полукомплекте первичных потоков 2,048 Мбит/с (Е1)

     4, 24

Число передаваемых потоков Ethernet10/100 Мбит/с

     1

Число выделяемых на одном полукомплекте потоков Ethernet10/100 Мбит/с

     1

Число передаваемых каналов 64 кбит/с с интерфейсом RS-232

     12

Число выделяемых на одном полукомплекте каналов 64 кбит/с с интерфейсом RS-232

     2, 12

Тип синхронизации аппаратуры

     100% асинхронная. От синхронной аппаратуры отличается тем, что не нужно задавать источник синхронизации и зависеть от него. Вследствие этого, аппаратура для передаваемых потоков Е1 абсолютно прозрачна

Среда передачи

     Оптическое одномодовое или многомодовое волокно

Скорость передачи группового потока, Мбит/с

     155,52

Минимально допустимое затухание участка регенерации, дБ, при котором коэффициент ошибок будет не хуже 10-12

     0

Максимально допустимое затухание участка регенерации, дБ, при котором коэффициент ошибок будет не хуже 10-12

     28

Минимально допустимая длина участка регенерации, км

     0

Максимальная длина участка регенерации, км

     120

Допустимое значение величины хроматической дисперсии оптического волокна кабеля, по которому будет работать аппаратура в пс/нм*км умноженной на длину оптического волокна в км, не более, пс/нм>

     897
     Например, при значении хроматической дисперсии, равном 6 пс/нм*км, длина оптического волокна может достигать 897/6=149.5км

Тип источника излучения

     Лазерный диод

Длина волны излучения, нм

     1310, 1550 выбирается при заказе. Стандартно 1310 нм

Номинальная мощность излучения на оптическом стыке по передаче, мВт (дБм)

     0,5 ( -3 )

Максимальная мощность излучения на оптическом стыке по передаче, мВт (дБм)

     1,5 ( 1,7 )

Динамический диапазон чувствительности оптического приемника, дБм

     от 0 до –35

Требования к оптическому кабелю

     Любой многомодовый или одномодовый

Требования к Y– ответвителям

     Многомодовые или одномодовые, в зависимости от типа применяемого кабеля. Широкополосные 1310 +/- 40 нм, 50/50, с переходным затуханием не менее 25 дБ

Тип разъёмов для подключения оптического волокна

     Стандартно FC, по требованию клиента – любой другой

Скорость передачи потока Ethernetв групповом потоке, Мбит/с

     100

Параметры тракта 2,048 Мбит/с

     Полностью соответствуют ГОСТ 26886-86 (рекомендации G.703). Тракты 2,048 Мбит/с аппаратуры ЦВОЛТ «СуперГвоздь» поддерживают по приему любой протокол передачи данных с использованием кодов передачи ЧПИ (AMI) или МЧПИ (HDB3). Передача по тракту 2,048 Мбит/с ведётся в коде МЧПИ (HDB3). В качестве среды передачи трактов 2,048 Мбит/с, используется витая пара с волновым сопротивлением 120 Ом. Допустимое затухание кабеля, соединяющего аппаратуру с внешним оборудованием по трактам 2,048 Мбит/с, на полутактовой частоте, от 0 до 10 дБ
     Поддерживается режим автоматического включения сигнала аварийного состояния (СиАС, AIS) на передачу по потокам Е1. При пропадании группового сигнала по приему оптического стыка, сигнал AISвыдается одновременно на передачу по всем потокам Е1. При пропадании синхронизации по приему в одном из потоков Е1, сигнал AISвыдается на передачу только по тому потоку Е1, по которому пропала синхронизация по приему на удаленном конце (данный режим может быть отключен перемычкой на передней панели корпуса)

Аварийная сигнализация

     На передней панели полукомплекта расположены светодиодные индикаторы, которые отображают:
     - коэффициент ошибок на оптическом стыке по приему на местном и удаленном конце.
     Для начала измерений коэффициентов ошибок на передней панели расположена кнопка «Сброс». Сброс коэффициента ошибок на местном конце не влияет на измерение и индикацию коэффициентов ошибок на удаленном конце (каждая сторона видит свои коэффициенты ошибок в зависимости от того, когда была нажата кнопка «Сброс» в пункте связи);
     - наличие/отсутствие ошибок по приему любого потока Е1 на местном и удаленном конце;
     - связь и связь/активность (Ethernet);
     - обрыв  линии.
     Все полукомплекты имеют выход на аварийную станционную сигнализацию, содержащий нормально замкнутые и нормально разомкнутые контакты

Управление

     На передней панели полукомплекта расположены переключатели, которые позволяют:
     - задать критерий срабатывания аварийного светодиода по приему потока Е1 (либо отсутствие сигнала, либо отсутствие цикловой синхронизации);
     - задать режим выдачи блокировки по трактам Е1;
     - задать область коммутации потоков Е1 в групповом потоке;
     - выделить на полукомплекте необходимое количество потоков Е1

Служебная связь

     Нет

Канал контроля и управления с персональным компьютером

     Нет

Напряжение питания

     От – 36В до – 72В (постоянное) или 220 В, 50 Гц (переменное), в зависимости от модификации полукомплекта

Потребляемая мощность полукомплекта, не более Вт

     15

Габаритные размеры полукомплекта, мм

     482х188х45

Вес полукомплекта, не более кг

     1,7

Конструктивное исполнение

     Конструктивно полукомплекты аппаратуры серии «СуперГвоздь» выполнены в виде закрытого корпуса высотой 1Uдля установки в шкаф или стойку 19-дюймового конструктива. При помощи дополнительных пластин полукомплект можно установить в стойку типа СКУ-01

Возможность монтажа

     - в открытую стойку 19-ти дюймового конструктива;
     - в шкаф 19-ти дюймового конструктива;
     - в стойку типа СКУ-01;
     - на стол

Условия эксплуатации

     Аппаратура должна устанавливаться в отапливаемом помещении. Допустимый перепад температуры окружающего воздуха, от 50С до 400С. Допустимая влажность окружающего воздуха до 80% при температуре 250С. Допустимое понижение атмосферного давления до 60кПа (456 мм рт.ст.)
