Малоканальные цифровые радиорелейные станции

Цифровые радиорелейные станции МИК-РЛ150М и МИК-РЛ400М предназначены для организации местных и технологических линий связи. Высокие технические параметры аппаратуры в сочетании со свойствами низкочастотных диапазонов радиоволн позволяют строить интервалы большой протяженности, в том числе на полузакрытых трассах, экономически эффективно развивать современную телекоммуникационную инфраструктуру в удалённых и труднодоступных районах с низкой плотностью населения, телефонизировать сельскую местность. На базе аппаратуры МИК-РЛ150М и МИК-РЛ400М возможно создание быстро развертываемых мобильных комплексов для оперативной организации радиосетей


Радиорелейные станции, антенные системы, Логопериодические антенны

 Антенные системы

Выполняются на основе логопериодических или Z-образных излучателей. В зависимости от необходимого КУ используются одиночные излучатели или синфазные решётки.Возможные конфигурации - 1+0 и 1+1. В конфигурации 1+1 ППУ основного и резервного ствола работают на отдельные антенны.Возможна организация «холодного» (на одной паре частот) и «горячего» (только для МИК-РЛ400М, на разных парах частот) резервирования. Соединение ППУ с модулем доступа выполняется одним кабелем КСПП 1х4х1.2(0.9), представляющим две витые пары с волновым сопротивлением 120 Ом. Кроме основных цифровых потоков по кабелю подается питание ППУ и сигналы телеметрии.


Приемопередатчик, Приемник, передатчик, радиорелейные приемопередатчики, МИК-РЛ, Микран, радиорелейное оборудование

Приёмопередатчик (ППУ)

Выполнен в виде выносного модуля, который может устанавливаться как внутри помещения, так и в непосредственной близости от антенны, чем достигается максимальный коэффициент системы. Вид модуляции - QPSK, помехоустойчивое кодирование - Витерби (3/4). Высокие спектральные характеристики, достигнутые применением цифровых методов формирования спектра и цифровой фильтрации, позволяют организовать одновременную работу до 8 стволов МИК-РЛ400М и до 3 стволов МИК-РЛ150М на одной станции.


Микран, Радиорелейные станции, Модуль доступа, Радиорелейное оборудование

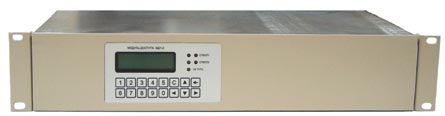

Aппаратура МИК-РЛ150М

В аппаратуре МИК-РЛ150М применяется модуль доступа первого уровня МД1-2-В256. Модуль выполнен в корпусе «Евромеханика» 19" высотой 2U и имеет 8 слотов для установки интерфейсных блоков (1 или 2 порта на блоке). подробнее>>


Микран, Радиорелейные станции, Модуль доступа, Радиорелейное оборудование

Аппаратура МИК-РЛ400М

В аппаратуре МИК-РЛ400М применяется модуль доступа первого уровня МД1-1-В2, интерфейс Е1 G.703. Модуль выполнен в корпусе <Евромеханика> 19" высотой 1U. По функциональным возможностям МД1-1-В2 аппаратуры МИК-РЛ400М аналогичен модулям доступа аппаратуры СВЧ диапазонов. подробнее >>




Технические характеристики
(МИК - РЛ400М, МИК - РЛ150М)

Параметр

МИК-РЛ400М

МИК-РЛ150М

Рабочий диапазон частот, МГц

394...410 - 434...450

150,5...151,7 - 165,5...166,7

Дуплексный разнос, МГц

24...56

14...16

Шаг сетки частот, Кгц

465

200

Полная скорость передачи, Кбит/с

2048 + 2 х 64

256+16

Длина интервала, км / запас на замирание, дБ

60 / 20

70 / 20

Конфигурация системы

1+0, 1+1(две антенных системы)

1+0, 1+1(две антенных системы)

Вид модуляции

QPSK+VIT

QPSK+VIT

Уровень входного сигнала при BER=1e-3 /1e-6 , дБВт

-130 / -128

-128 / -125

Параметры стыка на входе и выходе РРС

G.703

В соответствии с выбранными интерфейсами

Мощность СВЧ сигнала на выходе приемопередатчика, Вт

0,1..3 Вт (-10..4,5 дБВт)

0,1..3 Вт (-10..4,5 дБВт)

Класс излучения

1М64G7WDT

200КG7WDT

Ширина спектра излучаемого сигнала по уровню -3 / -6 дБ

1,3 / 1,86 МГц

139,2 / 198,86 кГц

Стабильность частоты

+ 2e -6

+ 2e -6

Динамический диапазон приемника

> 60 дБ

> 60 дБ

Антенное устройство

ЛПА или "Z"

ЛПА

К.У антенны не менее, dbi (1 / 2 / 4 излучателя)

ЛПА - 11 / 14 / 17
"Z"- 7 / 10 / 13

9 / 12 /-

Ширина диаграммы направленности антенны по уровню -3 дБ не более, град.

ЛПА - 44 / 36 / 22
"Z"- 64 / 46 / 38

60 / 40 /-

Канал служебной связи

Дуплексный цифровой канал

Опционально - дуплексный цифровой канал конференц - связи в основном трафике

Система телесигнализации и телеуправления (ТУ-ТС):

  • непрерывное дистанционное измерение параметров станций сети, сбор накопление и обработка информации, включая измерение BER;
  • выработка сигналов аварии;
  • дистанционное управление сетью станций;
  • управление внешними устройствами;
  • ведение журнала параметров и событий.

Электропитание оборудования

DC -39... -72 В, (DC +10...+29 В и АС 220 В - опции)

Мощность потребления станции, не более, Вт

50

70

Максимальная длина кабеля ODU-IDU, м

1000 (1400-опция)

Температура окружающей среды:

Выносное оборудование

-50...+50°C

Внутреннее оборудование

+5...+45°C

Масса оборудования, кг:

Антенна одиночная

3

9

Антенна сдвоенная

4

20

Антенна счетверённая

9

41

Приемопередающее устройство

5

6

Внутреннее оборудование

2

5
