Программное обеспечение

Система технической эксплуатации "Мастер" предназначена для контроля и управления сетью РРЛ произвольной конфигурации.
ПО "Мастер" решает следующие задачи:

• графическое отображение сети РРЛ;
• маршрутизация системы ТУ-ТС;
• сбор и отображение текущих параметров станций РРЛ;
• ведение журнала параметров станций, событий на сети и действий операторов;
• разграничение доступа;
• установка допустимых значений параметров станций;
• управление резервированием;
• включение шлейфов;
• установка мощности передатчиков;
• установка рабочих частот ППУ;
• контроль и управление внешними устройствами.

ПО "Мастер"

ПО <Мастер> позволяет пользователям включать в систему управления интервалы РРЛ любой конфигурации - всех частотных диапазонов, с разными скоростями передачи и всех вариантов резервирования. "Мастер" является открытой системой, позволяющей пользователю самостоятельно конфигурировать ПО, добавлять в систему телеконтроля вновь введённые в эксплуатацию участки РРЛ. Транзит канала управления на ПРС и УРС производится соединением портов на модулях доступа МД1-1. Наличие двух равноправных портов позволяет на узловых станциях подключать неограниченное количество интервалов.

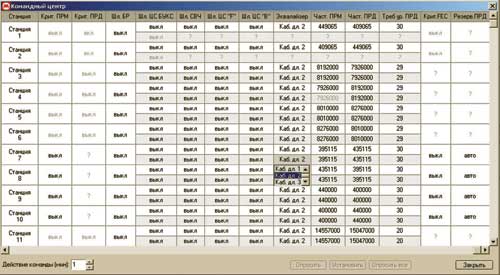

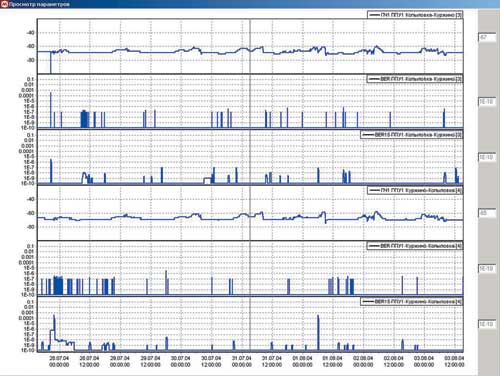

В ПО "Мастер" добавление новых интервалов производится простым выполнением маршрутизации. На многоинтервальных РРЛ возможна организация более одного центра управления, например на станциях, где расположены аварийно-профилактические группы. Пользователь имеет возможность устанавливать перечень параметров и событий, записываемых в базу данных, для последующего просмотра и анализа. Просмотр графиков изменения параметров возможен как в режиме реального времени, так и за любой временной интервал из архива, в необходимом временном масштабе. Параметры, для которых характерна корреляция значений (например, уровень приёмного сигнала и коэффициент ошибок), отображаются на одном графике. С помощью Командного Центра ПО "МАСТЕР" производится управление аппаратными средствами РРЛ:

• включение/выключение ППУ
• включение шлейфов
• управление резервированием
• установка рабочих частот ППУ
• установка мощности передатчиков

В целях безопасности для всех операций, выполнение которых может повлечь потерю управления (выключение ППУ, установка шлейфов, снижение мощности и т.д.), устанавливается временной интервал, по истечению которого аппаратура возвращается в исходное состояние без вмешательства пользователя.

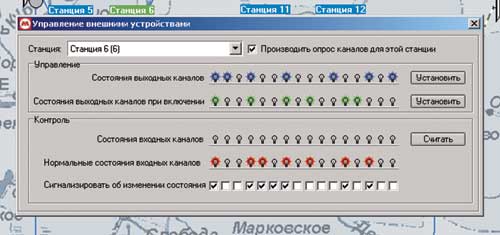

Интерфейс управления внешними устройствами

ПО "МАСТЕР" предоставляет интерфейс для контроля состояния любых внешних датчиков (пожарная и охранная сигнализация, состояние дизельной электростанции и т.д.), а также дистанционного управления внешними устройствами (включение-выключение дизелей, освещения мачт и т.д.) Интерфейс позволяет создавать индивидуальный независимый набор контролируемых каждым модулем доступа устройств. Таким образом, количество контролируемых устройств пропорционально количеству модулей доступа, находящихся на станции. Каждому внешнему датчику присваивается индивидуальное имя, статус (информационный/аварийный) и нормальное состояние (замкнуто/разомкнуто).

Системы удаленного управления сетью радиорелейных линий.

Построение систем телеуправления может осуществляться тремя методами: Специализированное ПО и компьютер на стороне клиента + сервер, подключенный к одной из станций многопролетной системы. Специализированное ПО и компьютер на стороне клиента + конвертор протоколов, подключенный к одной из станций многопролетной системы РРЛ. Сочетание двух предыдущих вариантов: специализированное ПО и компьютер на стороне клиента + сервер, подключенный к одной из станций посредством конвертора протоколов.

1. Специализированное ПО и компьютер на стороне клиента + сервер, подключенный к одной из станций многопролетной системы.
Метод используется в случае, если рядом с одной из станций имеется возможность установить компьютер. Компьютер выступает в роли сервера, позволяя осуществить телеуправление сетью РРЛ с одного или нескольких удаленных рабочих мест.
2. Специализированное ПО и компьютер на стороне клиента + конвертор протоколов, подключенный к одной из станций многопролетной системы РРЛ.
Метод используется в случае, если не существует возможности подключения компьютера к одной из удаленных станций напрямую. Конвертор протоколов является посредником между клиентской частью ПО и программным обеспечением удаленной станции. Подключение клиентской части к конвертору протоколов осуществляется при помощи телефонной линии.
3. Специализированное ПО и компьютер на стороне клиента + сервер, подключенный к одной из станций посредством конвертора протоколов.
Метод является эффективным решением задачи удаленного управления сетью РРЛ с одного и более рабочих мест при отсутствии возможности прямого подключения сервера к одной из станций по методу 1.

Построение системы удаленного управления сетью радиорелейных линий при помощи спутниковых каналов.

Построение осуществляется посредством методов 2 и 3, изложенных в п. 1. Подключение к конверторам протоколов осуществляется через канал передачи данных, организованный при помощи спутниковых модемов Глобалстар для асинхронной и пакетной передачи данных Qualcomm GSP1620.Управляющий компьютер соединен с одной из станций сети РРЛ. Наряду с этим соединением, компьютер подключен к удаленной станции при помощи двух комплектов абонентских терминалов скоростной передачи данных GSP1620x1. Таким образом, имеется возможность управлять сетью РРЛ либо через станцию, находящуюся рядом с управляющим компьютером, либо посредством удаленной станции, подключенной при помощи спутниковых модемов. Второй вариант управления является резервным и предназначен для обеспечения надежного функционирования системы управления сетью радиорелейных линий: при пропадании связи с одной или несколькими удаленными станциями (рис. 4), контроль над ними сохраняется благодаря использованию резервного канала управления.
