    Первичные мультиплексоры БУК-БСС

Первичные мультиплексоры БУК-БСС новая версия БУК-30М HDSL Ethernet ЦСП Кедр-БСС радиальная схема связиГибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080.

  • гибкая модульная конструкция
  • организация линейного тракта SHDSL
  • универсальное применение
  • выделение/вставка и кросс-коннекция каналов из потоков Е1 и E1/2
  • каналы Ethernet
  • универсальные вх./исх. городские/междугородние каналы СЛ
  • совместимость со всеми типами аппаратуры ИКМ
  • встроенная система управления и контроля
  • встроенный анализатор SHDSL линии
  • простота монтажа и обслуживания
  • исполнение для 19" стойки



Первичные мультиплексоры БУК-БСС предназначены для формирования  первичных цифровых потоков Е1, со скоростью 2048 Кбит/с, которые образуются из аналоговых сигналов от 1 до 31 соединительных линий АТС, телефонных каналов «прямых» абонентов и/или цифровых окончаний систем передачи данных в любом сочетании.



БУК-БСС обеспечивает работу от 1 до 14 ячеек канальных окончаний различных типов. Количество канальных интервалов задействованных на каждой из ячеек канальных окончаний в отдельности и другие параметры настроек устанавливаются на этапе ввода оборудования в эксплуатацию и могут быть оперативно изменены в процессе эксплуатации устройства

БУК-БСС используется в качестве абонентского уплотнения телефонных каналов, образования каналов Ethernet и соединительных линий с аналоговыми телефонными станциями. В одном корпусе шириной 19" возможно, реализовать до 60 каналов связи, а в корпусе шириной 300мм до 30 каналов связи различного назначения.

Состав мультиплексоров БУК-БСС

Обозначение Наименование Назначение

МБ-300

Модуль базовый для БУК-БСС Унифицированный каркас с кроссплатой для 300 мм стоек (КМЧ), до 30 каналов. Количество платомест -10.

МБ-19

Модуль базовый для БУК-БСС Унифицированный каркас с кроссплатой для 19” стоек, до 60 каналов. Количество платомест -16.

ИП-04

 Источник питания Вторичный источник питания от постоянного тока напряжением 36 - 72 В.

ЦПП – К1

Цифровой приемопередатчик потока Е1 или Е1/2 Формирование одного потока E1 или Е1/2 и управление ячейками канальных окончаний (до 30 каналов),

ЦПП – К2

Цифровой приемопередатчик двух потоков  Е1 или Е1/2 Формирование двух потоков E1 и/или Е1/2 с выделением каналов и управление ячейками канальных окончаний.

ЦПП – DSL

Цифровой приемопередатчик двух потоков Е1 или Е1/2 и организация линейного тракта SHDSL Формирование линейного потока SHDLS и потока E1 или Е1/2 для выделения каналов и управление ячейками канальных окончаний и ячейками ЦПП-DSL,

СМД-6К

Ячейка 2-х/4-х проводных СЛ Шесть 2-х/4-х проводных соединительных линий
сигнализ. (E&M,1ВСК)

АВ-6К

Ячейка абонентская входящая, станционный стык Шесть 2-х проводных интерфейсов для подключения абонентских комплектов на стороне АТС

АИ-6К

Ячейка абонентская исходящая, абонентский стык Шесть 2-х проводных интерфейсов для подключения телефонных аппаратов на стороне абонента

ЦС-E

Ячейка цифрового стыка Ethernet Один цифровой интерфейс Ethernet 10 Base-T для организации ЛВС, скорость nx64 Кбит/с, n=1…30 кан.

ПЗВ

Ячейка звукового вещания Один канал радиовещания второго класса с возможностью обратного контроля качества вещания.

СЛ-6У

Ячейка 3-х/4-х проводных СЛ Шесть 3-х/4-х проводных универсальных (вх/исх) окончаний для АТСКДШ, АТСКУ…

Параметры

Интерфейс ячеек АВ-6К и АИ-6К:

  • количество каналов: 6;

  • характеристики аналоговых окончаний: вх. уровень 0 дБ вых. уровень -7 дБ;

  • импульсные и тональные способы набора

Интерфейс ячеек СМД-6К

  • количество каналов: 6;

  • характеристики аналоговых окончаний:

Режим работы

Вх. уровень

сигнала

Вых. уровень

сигнала

двухпроводный

0 дБ

- 7 дБ /- 3,5 дБ

четырехпроводный

- 13 дБ

4,3 дБ

четырехпроводный

вт. транзит

- 3,5 дБ

- 3,5 дБ



Интерфейс Е1(ИКМ-30) или Е1/2 (ИКМ-15):

  • количество портов (Е1 или Е1/2): 1 или 2;

  • характеристики портов Е1 соответствуют рекомендациям: G.703;

  • тип линейного кодирования:NRZ, AMI, HDB3;

  • передача данных по портам (Е1/2 или Е1) со скоростью: соответственно 1024 или 2048 кбит/с;

  • затухание сигнала: минус 12 Дб;

Интерфейс SHDSL:

  • количество портов SHDSL: 1;

  • характеристики портов SHDSL соответствуют рекомендациям ITU SHDSL (ITU-T G.991.2, G.994.1);

  • тип линейного кодирования: ТС-РАМ16, ТС-РАМ8;

  • передача данных по SHDSL-каналу со скоростью 192...2048 кбит/с;

  • затухание сигнала минус 35Дб на частоте 150кГц;

Управление и контроль работы:

  • настройка параметров БУК-БСС осуществляется с лицевой панели через встроенный терминал

Питание:

  • от внешнего источника постоянного напряжения 36...72 В;

  • потребляемая мощность не более 48 Вт.

Конструктивное исполнение:

  • для установки в стойки КМЧ (300мм) и 19" стойки.

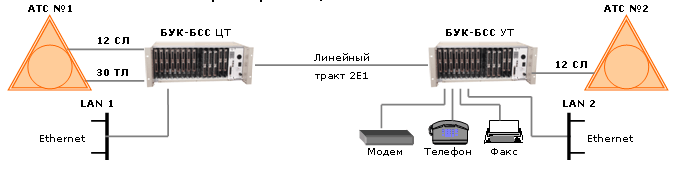

Схема организации "Точка- точка"

Первичные мультиплексоры БУК-БСС новая версия БУК-30М HDSL Ethernet ЦСП Кедр-БСС радиальная схема связиГибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

В данной схеме БУК-БСС реализован в корпусе шириной 19".

Мультиплексор БУК-БСС ЦТ является центральным терминалом и формирует два потока Е1:

Один поток Е1 состоит из:

·  30 телефонных каналов от АТС.

Второй поток состоит из:

·  12 соединительных линий от АТС;

· 1 канала Ethernet. Пропускную способность канала можно менять с шагом nx64кбит/с, где n-количество свободных каналов в основном потоке Е1. В данном случае скорость передачи канала Ethernet 1152 кбит/c.

Мультиплексор БУК-БСС УТ является удаленным терминалом принимает два потока Е1:

Один поток Е1 состоит из:

·  30 каналов для работы телефонных и факсимильных аппаратов и обычных частотных модемов.

Второй поток состоит из:

·  12 соединительных линий с АТС;

·  1 канала Ethernet для организации высокоскоростного соединения ЛВС с пропускной способностью 1152 кбит/с.

Состав аппаратуры

БУК-БСС ЦТ



БУК-БСС УТ

Сборочные единицы

Кол-во



Сборочные единицы

Кол-во

МБ-19

1



МБ-19

1

ИП-04

1



ИП-04

1

ЦПП-К1

2



ЦПП-К1

2

СМД-

2



СМД-

2

АВ-6К

5



АИ-6К

5

ЦС-E

1



ЦС-E

1

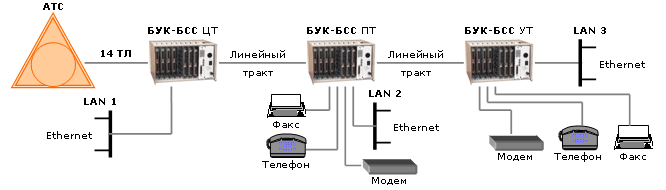

Схема организации связи с выделением



Применение БУК-БСС в качестве "проходного" мультиплексора для выделения части каналов.

Первичные мультиплексоры БУК-БСС новая версия БУК-30М HDSL Ethernet ЦСП Кедр-БСС радиальная схема связиГибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

Мультиплексор БУК-БСС ЦТ является центральным терминалом и формирует поток Е1 состоящий из:

·  12 телефонных каналов от АТС.

·  2 канала Ethernet для организации высокоскоростного соединения. Скорость передачи одного канала 576 кбит/с.

Мультиплексор БУК-БСС ПТ является проходным терминалом принимает поток Е1 и выделят часть каналов на ячейки канальных окончаний:

·  6 каналов для работы телефонных и факсимильных аппаратов и обычных частотных модемов.

·  1 канал Ethernet для организации высокоскоростного соединения ЛВС с пропускной способностью 576 кбит/с.

оставшиеся каналы передаются на БУК-БСС УТ:

Мультиплексор БУК-БСС УТ является удаленным терминалом и принимает оставшиеся каналы в потоке Е1 от БУК-БСС ПТ:

·  6 каналов для работы телефонных и факсимильных аппаратов и обычных частотных модемов.

·  1 канал Ethernet для организации высокоскоростного соединения ЛВС с пропускной способностью 576 кбит/с.

Важно !!!

В БУК-БСС ЦТ и БУК-БСС УТ всю информацию от ячеек канальных окончаний обрабатывает ячейка ЦПП-К1 и формирует потоки Е1 или Е1/2. В БУК-БСС ПТ используется ячейка ЦПП-К2 для выделения определенного количества каналов на ячейки канальных окончаний и транзита оставшихся каналов на другое направление.

Состав аппаратуры

БУК-БСС ЦТ



БУК-БСС ПТ



           БУК-БСС УТ

Сборочные единицы

Кол-во



Сборочные единицы

Кол-во



Сборочные единицы

Кол-во

МБ-300

1



МБ-300

1



МБ-300

1

ИП-04

1



ИП-04

1



ИП-04

1

ЦПП-К1

1



ЦПП-К2

1



ЦПП-К1

1

АВ-6К

2



АИ-6К

1



АИ-6К

1

ЦС-E

2



ЦС-E

1



ЦС-E

1

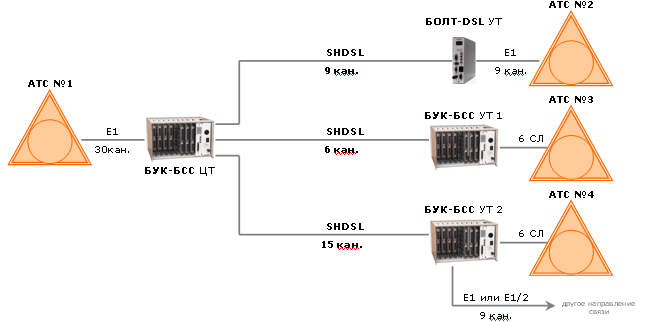

Радиальная схема организации связи

Показан пример организации трех линий связи в направлении двух конечных аналоговых АТС малой емкости (50…200 номеров) и одной цифровой АТС, из общего потока E1, принятого от центральной цифровой АТС.

Первичные мультиплексоры БУК-БСС новая версия БУК-30М HDSL Ethernet ЦСП Кедр-БСС радиальная схема связиГибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

В групповом каркасе БУК-БСС ЦТ, установленном на центральной АТС, используется одна групповая ячейка ЦПП-DSL, которая обеспечивает прием потока Е1 со стороны цифровой АТС и его дальнейшую передачу по внутренней шине на отдельные ячейки ЦПП-DSL. Каждая ячейка ЦПП-DSL, в свою очередь, обеспечивают формирование отдельного DSL потока в направлении конечных сельских АТС.

Мультиплексор БУК-БСС УТ 1 является удаленным терминалом и принимает 6 каналов из линейного тракта SHDSL и полностью использует их для связи с аналоговой АТС.

Мультиплексор БУК-БСС УТ 2 является удаленным терминалом и принимает 15 каналов из линейного тракта SHDSL. 6 каналов используются для связи с аналоговой АТС, а оставшиеся 9 каналов выделяются на другую аппаратуру связи, например, для передачи на другое направление.

БОЛТ-DSL УТ является удаленным терминалом и принимает 9 каналов из линейного тракта SHDSL и последующую передачу их в потоке Е1 или Е1/2 на цифровую АТС.

Важно !!!

В ячейке ЦПП-DSL ИКМ потоки могут быть Е1 или Е1/2. Так же ячейка ЦПП-DSL может осуществлять транзит каналов на другое направление и работать с любым видом БОЛТ-DSL.

Состав аппаратуры

БУК-БСС ЦТ



БУК-БСС УТ 1



           БУК-БСС УТ 2

Сборочные единицы

Кол-во



Сборочные единицы

Кол-во



Сборочные единицы

Кол-во

МБ-300

1



МБ-300

1



МБ-300

1

ИП-04

1



ИП-04

1



ИП-04

1

ЦПП-DSL

3



ЦПП-DSL

1



ЦПП-DSL

1



СМД-6К

1



СМД-6К

1
