Оптический мультиплексор на 16 потоков Е1 и Gigabit Ethernet
|
|
- Cкорость по каналу Ethernet не менее 1000 мбит/с
- Независимая передача информации по Е1 и Ethernet
- Резервирование по типу «1+1»
- Исполнения для двух или одного оптических волокон
- Каналы для телеметрии
- Светодиодный контроль всех сигналов
- Местный/удаленный контроль и управление
- сетевая система контроля и управления
|

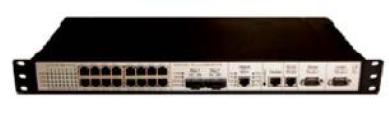

Оптический мультиплексор ТС-БСС 4/8/16Е1+Gigabit Ethernet позволяет организовывать одновременную передачу от 1 до 16 потоков Е1 и канала Gigabit Ethernet full-duplex по оптоволоконному тракту. Передача потоков Е1 не влияет на скорость передачи в канале Ethernet.
Мультиплексоры имеют исполнения:
- ТС-БСС 4Е1+Е1000 - 4 потока Е1 и 1 поток Ethernet 1000 Base-T;
- ТС-БСС 8Е1+Е1000 - 8 потоков Е1 и 1 поток Ethernet 1000 Base-T;
- ТС-БСС 16Е1+Е1000 -16 потоков Е1 и 1 поток Ethernet 1000 Base-T ;
Возможна работа как по двум оптическим волокнам, так и по одному волокну с разделением направлений передачи сигнала по длинам волн. Полнодуплексный канал Gigabit Ethernet обеспечивает суммарную скорость передачи в двух направлениях до 2 Гбит/с. Имеются сквозные каналы RS-232 и RS-422/485 для управления удаленным оборудованием потребителя которые позволяют собирать данные с удаленных систем управления (электрические, тепловые счетчики, пожарная сигнализация и т. д.). |
| Мультиплексор ТС-БСС 4/8/16Е1+Gigabit Ethernet комплектуется сдвоенным оптическим окончанием для построения надежных 1+1 гигабитных сетей, для организации комплексных услуг Internet, VoIp, Video Broadcast и ТФОП. Переключение на резервное волокно может осуществляться как по падению уровня принимаемого оптического сигнала, так и по превышению заданного порога уровня ошибок в канале связи. Настройка, мониторинг и управление мультиплексоров ТС-БСС 4/8/16Е1+Е1000 осуществляются черезвстроенный порт RS-232, при этом с локального мультиплексора можно управлять удаленным, что является важным условием при отсутствии квалифицированного персонала на площадке абонента. В мультиплексорах предусмотрен порт служебной голосовой связи по обычной телефонной гарнитуре. |
Мультиплексор ТС-БСС 4/8/16Е1+Gigabit Ethernet имеет визуальную диагностику:
- наличие входного оптического сигнала;
- захват синхронизации входного оптического сигнала (на ближнем и дальнем конце);
- наличие входного сигнала Е1 (на ближнем и дальнем конце);
- наличие и скорость соединения с Ethernet;
- режим дуплекса или полудуплекса;
- передачу и прием Ethernet пакета;
- ошибки при передаче и приеме Ethernet пакета.
|

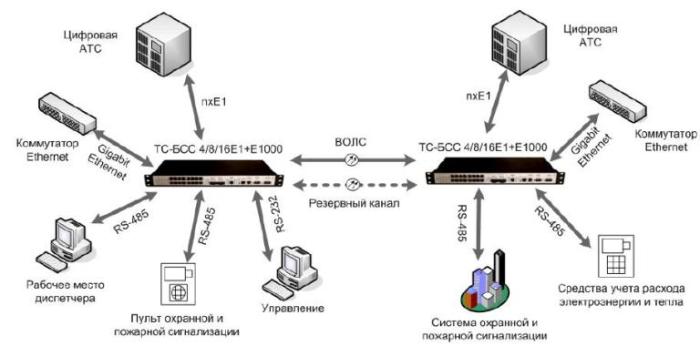

Схема организации связи с использование оптического мультимлексора ТС-БСС-16Е1+Е1000
|
Параметр |
Значение |
| Оптический интерфейс |
| Количество портов |
1 или 2 |
| Линейное кодирование |
Scrambled NRZ |
| Скорость передачи сигнала |
1320±50 Мбит/с |
| Длина волны излучения |
1310, 1550 нм, WDM 1310/1550, WDM 1510/1330 |
| Пороговая чувствительность при уровне ошибок не более 10e-12 |
-24 дБм |
| Диапазон измерения уровня ошибок |
10e-7…10e-13 |
| Оптические разъемы |
SC |
| Оптические разъемы |
SC |
| Мощность излучения передатчика |
от -9 до 3 дБм |
| Количество оптических волокон |
1 или 2 |
| Интерфейс Ethernet 1000 Base-T |
| Соответствие стандартам |
IEEE 802.3 1000 Base-T |
| Определение полярности кабеля |
автоматическое |
| Режим обмена |
full-duplex |
| Возможности соединения |
10FD, 100FD, 1000HD, 1000FD, 802.3x f-c |
| Контролируемые ошибки приема |
bad FCS |
| Контролируемые ошибки передачи |
bad FCS |
| Тип разъема |
RJ-45 |
| Интерфейс Е1 G.703 |
| Соответствие стандартам |
ITU-T G.703, G.704 |
| Скорость передачи информации |
2048±50 кбит/с |
| Амплитуда выходного сигнала передатчика Е1 на нагрузке 120 Ом |
3±0,3 В |
| Входное сопротивление приемника Е1 |
120±5% Ом |
| Максимальное затухание в кабеле |
12 дБ |
| Устойчивость к входному джиттеру |
согласно ITU-T G.823 |
| Подавление входного джиттера |
согласно ITU-T G.735 |
| Вносимый джиттер |
не более 0,1 U.I |
| Тип разъема |
RJ-45 |
| Интерфейс RS-485 |
| Количество портов |
2 |
| Тип интерфейса |
terminated/unterminated, fail safe |
| Скорость передачи информации |
до 115,2 кбит/с |
| Гальваническая развязка |
до 1000 VDC |
| Тип разъема |
RJ-45 |
| Общие параметры |
| Напряжение питания |
18-36 В, 36-72 или ~220 ± 10% |
| Потребляемая мощность |
не более 15 Вт |
| Рабочий диапазон температур |
0..+40 0С |
| Габаритные размеры |
230х485х44, мм | |
