Модули используются в составе среднескоростных радиорелейных станций семейства МИК-РЛ. Модули имеют расширенные возможности локального управления и аппаратные средства сетевого управления. Выполняют мультиплексирование и демультиплексирование основного цифрового потока и дополнительного трафика, за счет которого в аппаратуре первого уровня реализованы:
- дистанционный мониторинг и управление сетью РРЛ произвольной конфигурации под управлением ПО “Мастер”;
- дуплексный канал служебной связи с селективным вызовом;
- измерение коэффициента ошибок на интервале связи и индикация достоверности передачи с усреднением 1 сек. и 15 минут (BER в пределах 10-4 … 10-10);
- безобрывное резервирование по критериям BER и аппаратной неисправности;
- измерение параметров и управление приемопередатчиками;
- включает в себя дополнительные низкоскоростные цифровые каналы для подключения систем внешней сигнализации и управления внешними устройствами (по 8 каналов);
- позволяет организовать конфигурации 1+1 и 1+0;
- дополнительно к основному потоку имеется встроенный канал передачи данных с интерфейсами RS-232, RS-422, RS-485 со скоростью от 110 бит/c до 57,6 кбит/с;
- локальное управление, контроль параметров, проверку и диагностику станции.

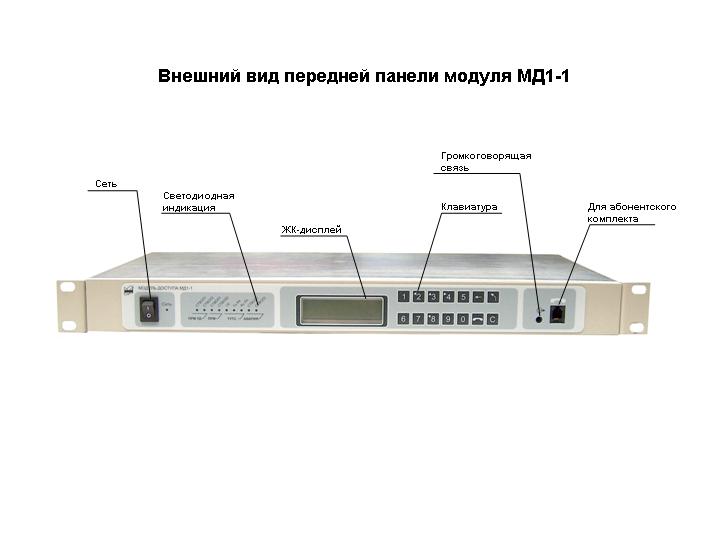

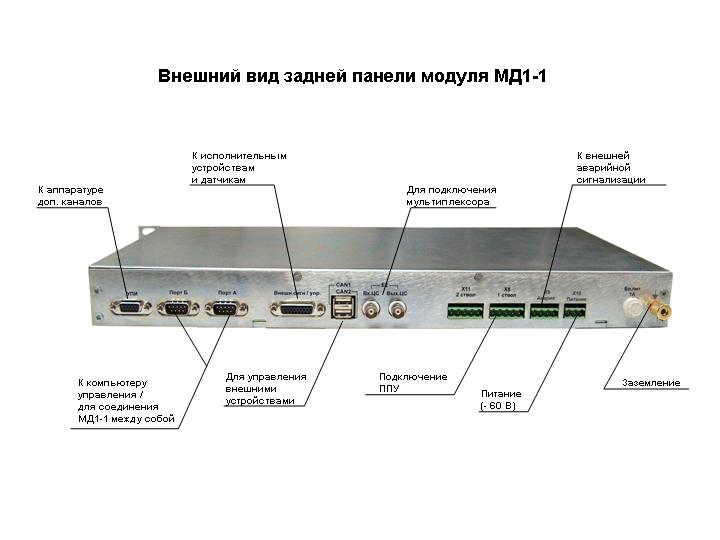

Модули МД1-1 выполнены в одноплатном исполнении в корпусе “Евромеханика” высотой 1U (Рис.1), (Рис.2). Выпускаются со скоростью передачи информации по основным цифровым потокам: 2,048 Мбит/с, 8,448 Мбит/с и 34,368 Мбит/с. Общее число каналов – от 32 до 480 (при скоростях передачи 2,048 Мбит/с, 8,448Мбит/с, 34,368 Мбит/с). Потребляемая мощность не более 10 Вт.
Модуль МД1-1 обеспечивает выбор частот приемника и передатчика РРС, принудительное переключение стволов с передней панели модуля с помощью клавиатуры. Производит измерение коэффициента ошибок на интервале связи, измерение параметров приемопередатчика. Формирует аварийный сигнал для внешних устройств оповещения.
Модуль позволяет организовать контроль и управление по 8 дискретным каналам внешними устройствами пользователя, а также обеспечивает функционирование канала служебной связи. Встроенная система служебной связи организованна по принципу “точка-точка” с селективным вызовом. При необходимости на основе дополнительного канала 64 кбит/c может быть организован канал конференц-связи “все со всеми", с селективным и групповым вызовом. Имеется разъем для подключения усилителя “громкой связи”.
Система позволяет организовать конфигурации 1+1 и 1+0, а также поддерживает режим холодного и теплого резервирования выносного оборудования. При организации 1+1 управление резервированием позволяет пользователю выбирать режим работы системы резервирования – автоматический или принудительный. В автоматическом режиме пользователь имеет возможность корректировать критерии резервирования.
МД1-1 имеют два равнозначных порта RS-232 системы управления для подключения управляющего ПК и организации транзита и разветвления канала управления, что позволяет объединять в единую систему управления сеть произвольной топологии. С помощью CAN-интерфейса к модулю доступа подключаются мультиплексоры (МЦП-1хВВ, МЦП-1хТ1, МЦП-1хТ2) и источники питания (ИБЭП48/12-х) для включения их в единую систему управления.
При скорости 2,048 Мбит/с и 8,448 Мбит/с имеет встроенный дополнительный канал передачи данных 64 кбит/с (с интерфейсом RS-232, RS-422 и RS-485), при скорости 34,368 Мбит/с - по одному дополнительному каналу 64 кбит/с и 2,048 Мбит/с. Для организации до 6 дополнительных каналов по 64 кбит/с каждый, необходимо использовать модуль доступа дополнительных каналов МД-ДК-1.
Система имеет полнофункциональное сетевое управление, полностью совместимое с другими РРС семейства МИК-РЛ. ПО “Мастер” позволяет пользователю самостоятельно конфигурировать ПО, добавлять в систему телеконтроля вновь введенные в эксплуатацию участки РРЛ. Возможна организация более одного центра управления. Предусмотрен непрерывный контроль качества передачи по направлениям.
Модули МД1-1 обеспечивают простое и экономически эффективное решение для передачи трафика каналов Е1, Е2 или Е3. Они сочетают в себе компактность и малый вес при высоких эксплуатационных показателях. Это устройство предоставляет гибкое решение, удовлетворяющее требованиям широкого круга потребителей. Простота в управлении и удобный интерфейс модуля позволяет значительно сократить как начальные капиталовложения, так и эксплуатационные расходы.

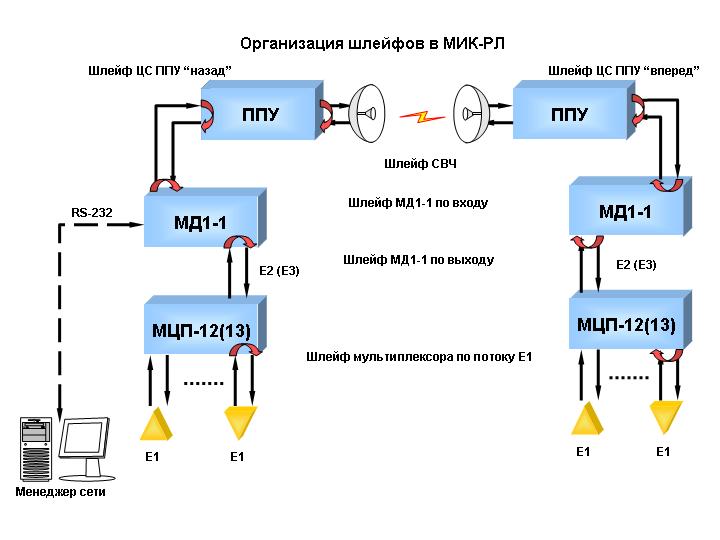

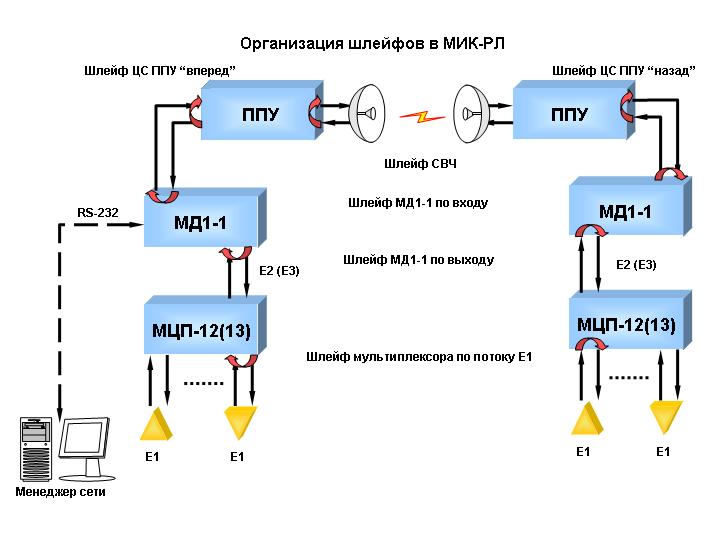

Пример организации шлейфов в МИК-РЛ (шлейф вперед и шлейф назад);
Пример схемы подключения МД-ДК-1 а МД1-1 на ОРС с возможностью ввода/вывода до 6 каналов;
Пример подключения МД-ДК-1 к МД1-1 на ПРС с возможностью ввода/вывода до 6 каналов;
Пример схемы подключения МД-ДК-1 к МД1-1 на ПРС с возможностью ввода/вывода до 12 каналов. |
