Модуль доступа первого уровня МД1-2

Модули доступа МД1-2 предназначены для организации местных и технологических линий связи. С их помощью можно создавать быстро развертываемые мобильные комплексы для оперативной организации радиосетей в зонах ЧС.

Отличительные особенности МД1-2:

• диапазон частот 150,5…151,7 – 165,5…166,7 МГц;
• дальность связи до 70 км;
• помехоустойчивое кодирование;
• большое допустимое расстояние между ODU и IDU;
• используемые интерфейсы: FXO, FXS, E&M и передача данных;
• управление РРЛ проходит под управлением ПО “Мастер”.

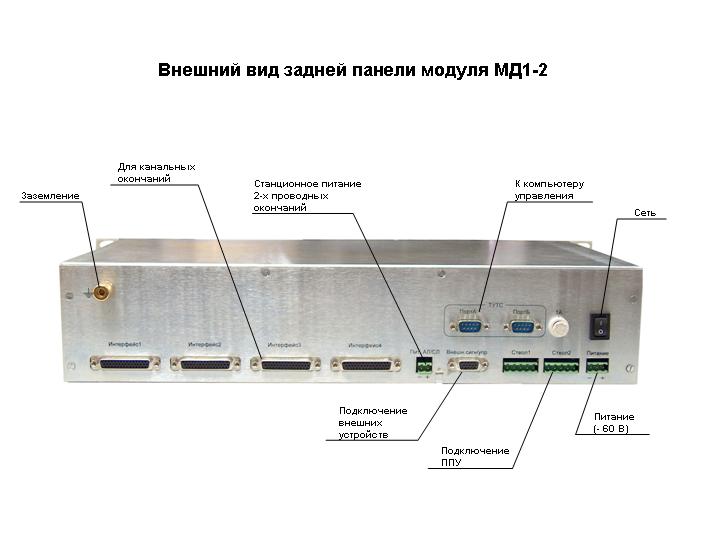

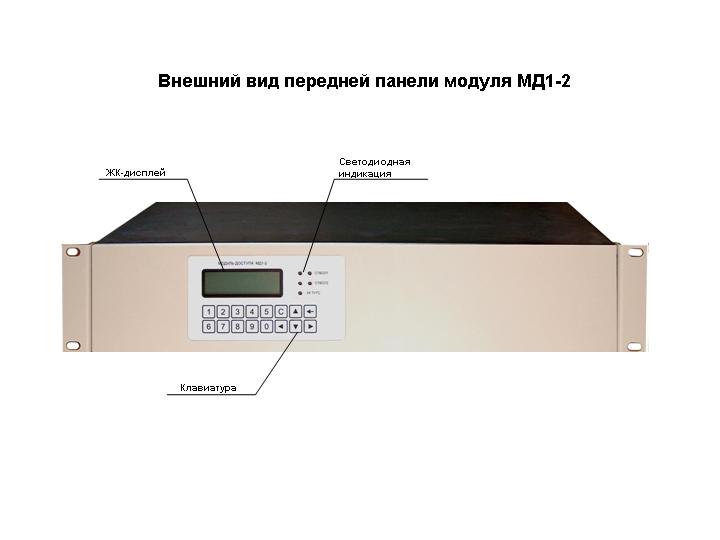

Модули выполнены в корпусе “Евромеханика” высотой 2U и имеет 8 слотов (Рис.1), (Рис.2) для установки интерфейсных блоков (1 или 2 порта на блоке). Все каналы РРЛ – цифровые, благодаря чему возможно получение высокого качества каналов.

В зависимости от видов кодирования (PCM, ADPCM, LD-CELP) возможна организация до 15 соединительных или абонентских линий или до 16 каналов ТЧ. Выделен канал для передачи сигнализации.

В зависимости от потребности оператора, в модуль доступа МД1-2 может устанавливаться до восьми 2х-канальных блоков, отличающихся как скоростью кодирования, так и типом интерфейса. Общая пропускная способность до 256 кбит/с. Применяются следующие типы интерфейсов:

1. 4-х проводные окончания 4w E&M/4w-2BCK:
• Т64-4 - до 4 каналов 64 кбит/с (кодирование - PCM);
• Т32-4 - до 8 каналов 32 кбит/с (кодирование - ADPCM);
• Т16-4 - до 15 каналов 16 кбит/с (кодирование – LD-CELP).
2. 2-х проводные телефонные окончания FXO, FXS:
• Т64-2АТС, Т64-2ТФ - до 4 каналов 64 кбит/с (кодирование - PCM);
• Т32-2 - до 8 каналов 32 кбит/с (кодирование - ADPCM);
• Т16-2 - до 15 каналов 16 кбит/с (кодирование – LD-CELP).
3. Универсальный последовательный интерфейс УПИ-2: RS-232 (V.24/V.28), RS-422 (V.11), RS-485;
4. ПД-35 – интерфейс V.35

Система позволяет организовать конфигурации 1+1 и 1+0, а также поддерживает режим холодного и теплого резервирования выносного оборудования. При организации 1+1 управление резервированием позволяет пользователю выбирать режим работы системы резервирования – автоматический или принудительный.

Система имеет полнофункциональное сетевое управление, полностью совместимое с другими РРС семейства МИК-РЛ. Предусмотрен непрерывный контроль качества передачи по направлениям.

Устройство отличается простотой инсталляции и эксплуатации. Благодаря автоматической идентификации типа канала упрощается смена блоков при модернизации и наращивании системы. Состав блоков произвольный и определяется пользователем в зависимости от решаемых задач.

Высокие технические параметры аппаратуры в сочетании со свойствами низкочастотных диапазонов радиоволн позволяет строить интервалы большой протяженности, в том числе на полузакрытых трассах, экономически эффективно развивать современную телекоммуникационную инфраструктуру в удаленных и труднодоступных районах с низкой плотностью населения, телефонизировать сельскую местность.

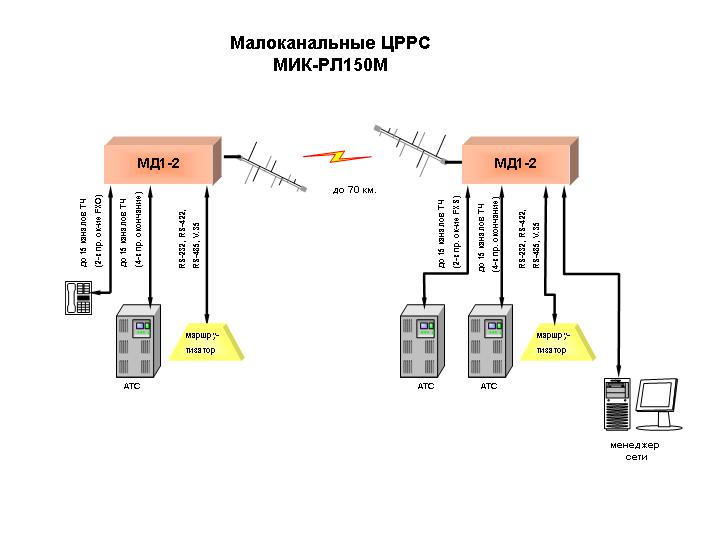

Пример использования МИК-РЛ150М
