Система абонентского радиодоступа МИК-РЛ400МP

Система абонентского радиодоступа МИК-РЛ400МP (в дальнейшем по тексту система МИК-РЛ400МP) предназначена для построения сетей фиксированной радиосвязи с конфигурацией «звезда» в диапазоне частот 400 МГц. Система МИК-РЛ400МP включает базовую станцию, несколько абонентских станций со стыком Ethernet, а также при необходимости станцию сбора данных, соединенную по интерфейсу Е1 с базовой станцией.
Для пользователя организуется канал передачи со стыком Ethernet. На основе полученного канала строятся все другие типы сервисов (голосовая связь, передача видео и т.д.).
В системе МИК-РЛ400МP реализован радиоинтерфейс на принципах частотного дуплекса и временного разделения каналов.

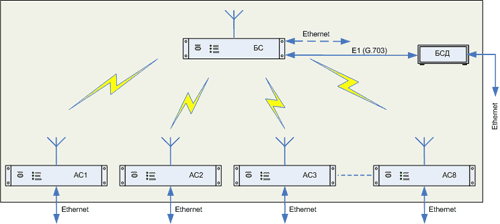

Архитектура системы:

Абонентский радиодоступ Радио- Ethernet Радиальная система связи

Отличительные особенности системы:

  • Диапазон частот 394-410/434-450 МГц;
  • Большая зона покрытия (до 25 км), работа на полузакрытых трассах;
  • Лицензируемый диапазон частот;
  • Способ передачи без коллизий в радиоканале (с разделением TDMA);
  • Обеспечение работы многоточечных сетей с произвольной топологией;
  • Гарантированная скорость передачи (до 2048 Мбит/с);
  • Применение помехоустойчивых кодов (контроля и коррекции ошибок);
  • Возможность удаления пункта обработки данных от базовой станции (трансляция данных по стандартному потоку Е1 G.703);
  • Абонентский стык – ETHERNET;
  • Контроль и управление станциями при помощи веб-интерфейса.



Приоритетное назначение системы -  передача данных с объектов АСУ ТП  вдоль нефте- и газопроводов отразилось на технических параметрах.

Работа в диапазоне частот 400 МГц позволяет обеспечить максимальную дальность связи до 25 км, причем трасса может быть полузакрытой. Используемые антенны имеют широкую диаграмму направленности. Благодаря этому снижаются требования к мачтовым сооружениям, развертывание системы и юстировка антенн происходит быстро.

Для того чтобы избежать коллизий в эфире, выбран временной способ разделения каналов (TDMA), т.е. абонентские станции выходят в эфир по очереди.
В качестве пользовательского интерфейса выбран стык Ethernet, который получил массовое распространение в компьютерных сетях и в настоящее время активно внедряется в системах автоматики. Достоинство интерфейса заключается в том, что существует большой выбор недорогих аппаратных средств для интеграции различных устройств в единую информационно-управляющую систему.
Суммарная скорость передачи составляет 2048 Мбит/с в направлении БС -> АС и столько же в обратном направлении. Эта скорость может быть гибко распределена по абонентским станциям в зависимости от потребностей передачи. Благодаря способу передачи без коллизий в эфире и наличию кодирования с исправлением ошибок (FEC) скорость передачи гарантирована и не меняется во времени.
Базовые станции имеют два варианта исполнения – со стыком Ethernet и со стыком E1 (G.703). Последний вариант специально предусмотрен для трансляции трафика вдоль магистральной радиорелейной линии (которые, как правило, проходят около трубопроводов) до ближайшего пункта обработки, в котором трафик снова восстанавливается в кадры Ethernet при помощи блока сбора данных (БСД). Таким образом, пункт сбора данных может быть удален на сотни километров от КП.


Характеристика
Значение
Диапазон частот, МГц
394-410, 434-450
Тип многостанционного доступа / дуплексный разнос
TDMA/FDD
Пропускная способность ствола, Кбит/с
2176
Тип модуляции
QPSK
Мощность передатчика, не менее
1Вт
Глубина регулировки выходной мощности, дБ
25
Ширина полосы излучаемого сигнала по уровню –3/-6 дБ, МГц
1.3/1.86
Помехоустойчивое кодирование
Рида-Соломона, 3/4
Чувствительность приёмника, дБВт, при BER= 10-3
-128
Затухание по зеркальному каналу не менее, дБ
60
Динамический диапазон приемника не менее, дБ
60

Остаточный коэффициент ошибок RBER (при уровне сигнала на 15...50 дБ выше порогового)

10-10
Количество подключаемых БАС к одной ББС, не более
16
Топология размещения станций
Произвольная
Радиус зоны покрытия, не менее
25 км
Максимальная скорость передачи, Кбит/с
            В направлении БАС->ББС
            В направлении ББС->БАС

До 2048
До 2048
Настройка скорости передачи до каждой АС

Предусмотрена, устанавливается программно

Автоматическая регулировка мощности передатчиков БАС для компенсация разницы уровней в приемнике ББС

Предусмотрена
Абонентский стык

ETHERNET 10BASE-T (CSMA/CD) (рек. IEEE 802.3)

Терминальный интерфейс:
            Тип

            Скорость передачи, Кбит/с



RS-232 (рек. V.24/V.28)

9600
Стык подсистемы сбора данных (ББС и БСД)

G.703 (ГОСТ 26886-86), скорость Е1

Электропитание оборудования осуществляется от источника постоянного тока в пределах, В

минус 39…72 или минус 20…29 (опция)

Для конфигурирования оборудования и непрерывного мониторинга всей системы в составе БС имеется управляющий контроллер, а между базовой и абонентскими станциями организованы каналы телеметрии.

Сетевое управление охватывает все блоки системы, пользовательский интерфейс – на основе встроенного web-сервера. Предусмотрена автоматическая диагностика неисправностей.


Абонентский радиодоступ Радио- Ethernet Радиальная система связи

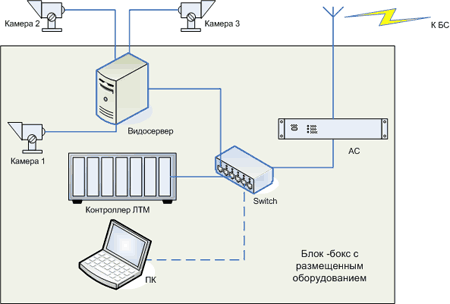

В 2005 г. были проведены полевые испытания системы для сбора данных с контролируемых пунктов (КП) нефтепровода. Кроме контроллера линейной телемеханики в сеть передачи данных был включен видеосервер с двумя камерами охранного видеонаблюдения. Скорости канала вполне достаточно как для передачи данных телемеханики, так и для видеонаблюдения в реальном режиме времени.

В комплексе с традиционной продукцией - цифровыми радиорелейными станциями PDH и SDH иерархии, являющимися основой транспортной среды, аппаратура радиодоступа позволяет создавать системы связи трубопроводного транспорта на основе единых технических решений.
