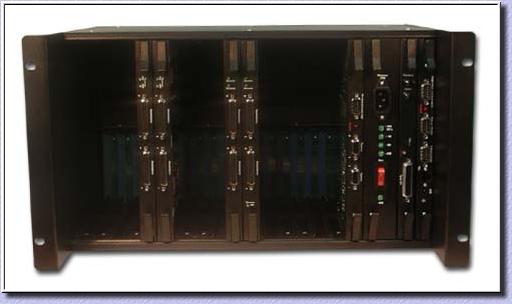

     Гибкий первичный мультиплексор «Транспорт-30х4»


Аппаратура гибкого мультиплексора Транспорт-30х4 мультиплексор ввода-вывода каналообразующая аппаратура с возможностью гибкого конфигурирлвания HDSL Ethernet ЦСП радиальная схема связи Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

      Аппаратура гибкого мультиплексора «Транспорт-30х4» (далее гибкий мультиплексор «Транспорт-30х4») представляет собой многофункциональную каналообразующую аппаратуру с возможностью гибкого конфигурирования. Аппаратура позволяет гибко конфигурировать 5 потоков 2.048 Мбит/с (E1) и 128 каналов окончаний по 64 Кбит/с c интерфейсами различных типов.
      Аппаратура может применяться для решения следующих задач организации связи:
      - организация соединительных линий аналоговых АТС с цифровыми АТС по потокам Е1;
      - организация соединительных линий между аналоговыми АТС по потокам Е1;
      - организация абонентских линий по потокам Е1;
      - организация выделенных каналов между двумя или несколькими пунктами связи;
      - полнодоступная коммутация 5-ти потоков Е1.
      В настоящее время аппаратура комплектуется платами канальных окончаний с интерфейсами следующих типов:
      - исходящие 3-х или 4-х проводные аналоговые СЛ АТС (СЛ, ЗСЛ, СЛМ, подключение непосредственно в ступень ГИ, любые аналоговые координатные и декадно-шаговые АТС, АТС типа «Квант»);
      - входящие 3-х или 4-х проводные аналоговые СЛ АТС (СЛ, ЗСЛ, СЛМ, подключение непосредственно в ступень ГИ, любые аналоговые координатные и декадно-шаговые АТС, АТС типа «Квант»);
      - соединительные линии двухстороннего действия аналоговых АТС (для организации СЛ с АТС типа АТСК-50/200 и АТСК-100/2000);
      - абонентские комплекты (двухпроводная абонентская линия со стороны абонента);
      - стационарные комплекты (подключаются к абонентским линиям со стороны АТС, работают как телефонный аппарат);
      - каналы ТЧ 4-х проводные;
      - каналы ТЧ 2-х проводные;
      - порт Ethernet 10/100ТХ для передачи по 1-му - 31-му каналу потока Е1 (скорость n*64 кбит/с, n=1...31)
      Конфигурация, контроль и управление мультиплексором осуществляется с компьютера типа IBM PC, имеющего порт RS-232.
      Аппаратура имеет выход на аварийную станционную сигнализацию.
      Функционально аппаратура гибкого мультиплексора «Транспорт-30х4» представляет собой цифровой коммутатор 288х288 каналов по 64 Кбит/с конфигурируемый пользователем, в поле коммутации которого включены 5 цифровых первичных потока 2.048 Мбит/с (Е1) и 128 каналов по 64 Кбит/с в виде плат, канальных окончаний с интерфейсами различных типов.

      Функциональная схема гибкого мультиплексора показана на рисунке ниже.

Аппаратура гибкого мультиплексора Транспорт-30х4 мультиплексор ввода-вывода каналообразующая аппаратура с возможностью гибкого конфигурирлвания HDSL Ethernet ЦСП радиальная схема связи Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

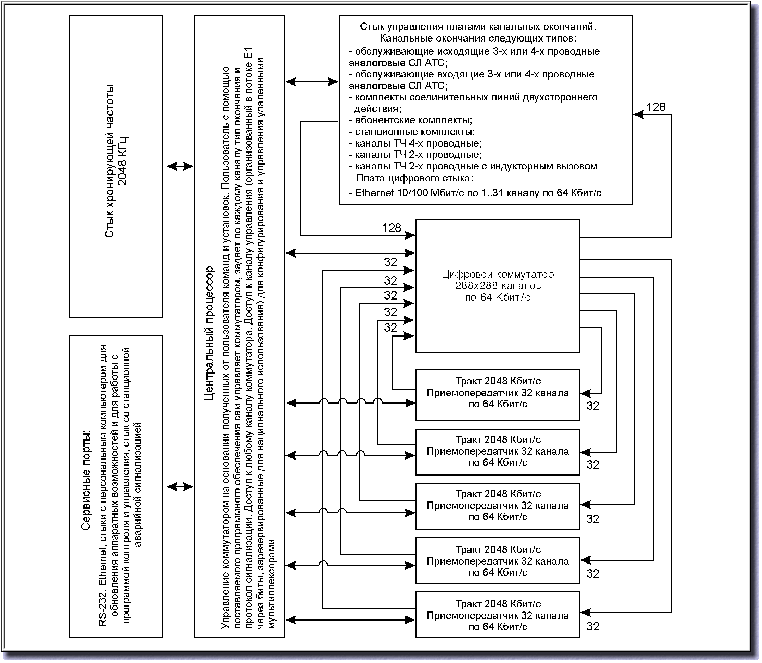

Рисунок 2.1.1. Функциональная схема  аппаратуры гибкого мультиплексора «Транспорт-30х4»

Типовые схемы организации связи показаны на рисунках ниже.

Аппаратура гибкого мультиплексора Транспорт-30х4 мультиплексор ввода-вывода каналообразующая аппаратура с возможностью гибкого конфигурирлвания HDSL Ethernet ЦСП радиальная схема связи Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

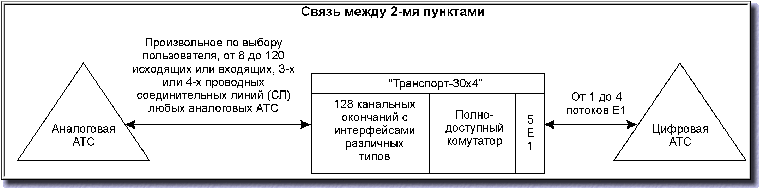

Рисунок 2.1.2.1 Организация соединительных линий аналоговых АТС с цифровыми АТС по потокам Е1. Вариант 1

Аппаратура гибкого мультиплексора Транспорт-30х4 мультиплексор ввода-вывода каналообразующая аппаратура с возможностью гибкого конфигурирлвания HDSL Ethernet ЦСП радиальная схема связи Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

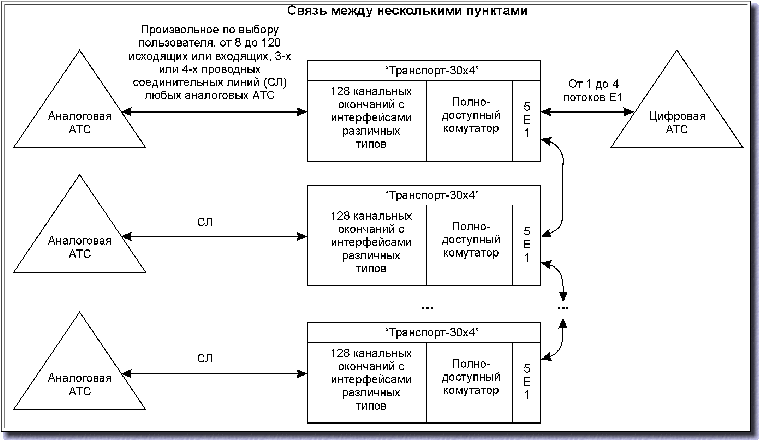

Рисунок 2.1.2.2 Организация соединительных линий аналоговых АТС с цифровыми АТС по потокам Е1. Вариант 2

Аппаратура гибкого мультиплексора Транспорт-30х4 мультиплексор ввода-вывода каналообразующая аппаратура с возможностью гибкого конфигурирлвания HDSL Ethernet ЦСП радиальная схема связи Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

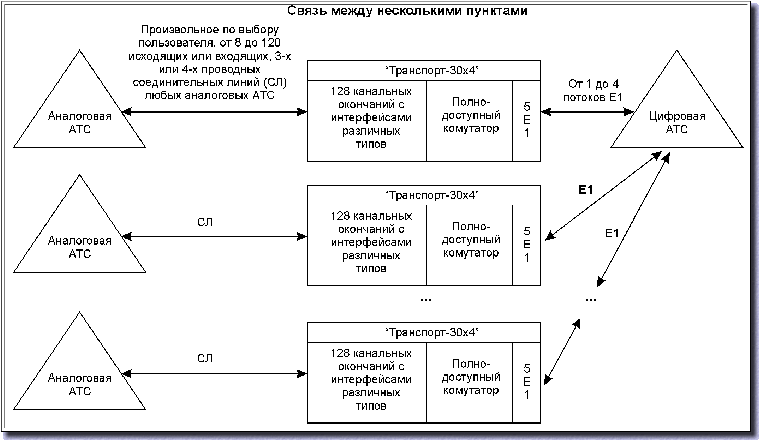

Рисунок 2.1.2.3 Организация соединительных линий аналоговых АТС с цифровыми АТС по потокам Е1. Вариант 3

Аппаратура гибкого мультиплексора Транспорт-30х4 мультиплексор ввода-вывода каналообразующая аппаратура с возможностью гибкого конфигурирлвания HDSL Ethernet ЦСП радиальная схема связи Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

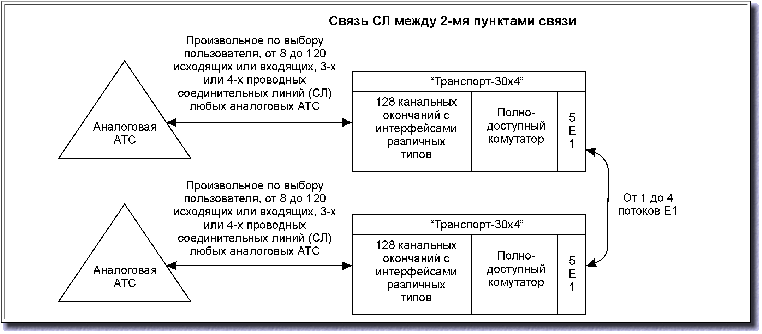

Рисунок 2.1.3.1 Организация соединительных линий между аналоговыми АТС по потокам Е1. Вариант 1

Аппаратура гибкого мультиплексора Транспорт-30х4 мультиплексор ввода-вывода каналообразующая аппаратура с возможностью гибкого конфигурирлвания HDSL Ethernet ЦСП радиальная схема связи Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080
Рисунок 2.1.3.2 Организация соединительных линий между аналоговыми АТС по потокам Е1. Вариант 2

Аппаратура гибкого мультиплексора Транспорт-30х4 мультиплексор ввода-вывода каналообразующая аппаратура с возможностью гибкого конфигурирлвания HDSL Ethernet ЦСП радиальная схема связи Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

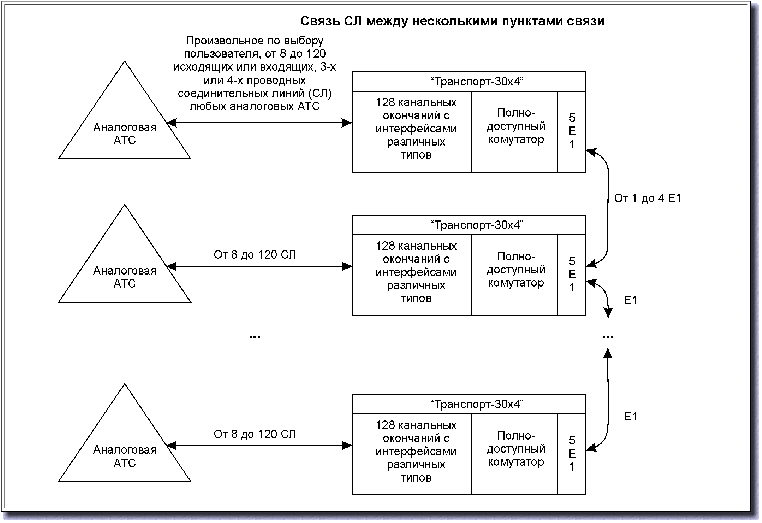

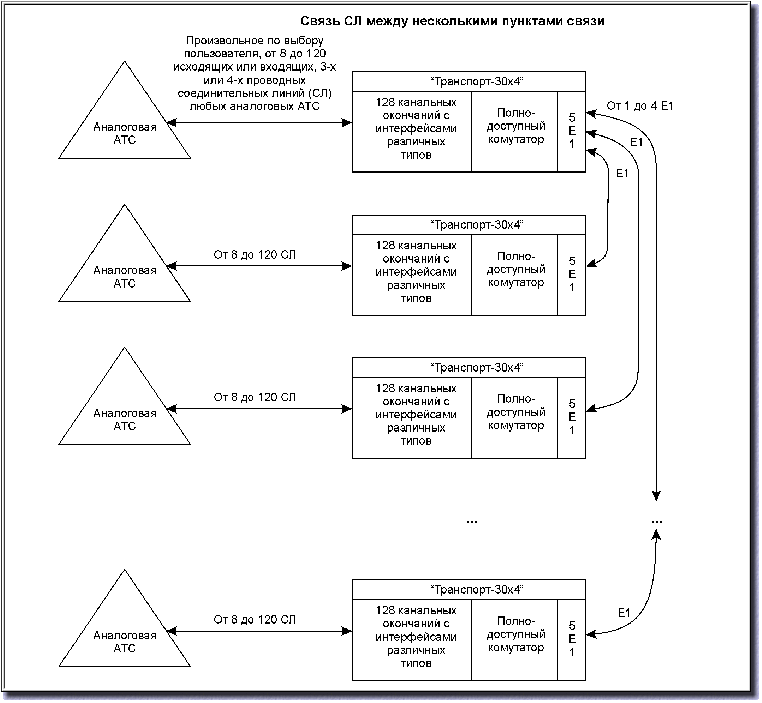

Рисунок 2.1.3.3 Организация соединительных линий между аналоговыми АТС по потокам Е1. Вариант 3

Показанные выше на рисунках 2.1.2.1-2.1.3.3 решения применимы и для СЛ двухстороннего действия при организации связи с АТС типа АТСК 50/200 и АТСК 100/200.

Аппаратура гибкого мультиплексора Транспорт-30х4 мультиплексор ввода-вывода каналообразующая аппаратура с возможностью гибкого конфигурирлвания HDSL Ethernet ЦСП радиальная схема связи Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

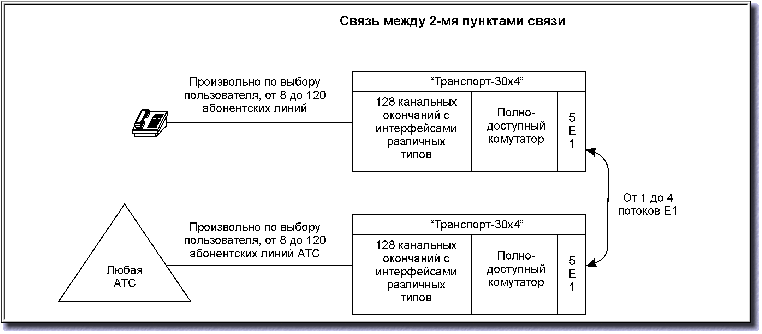

Рисунок 2.1.4.1. Организация уплотнения абонентских линий по потокам Е1. Вариант 1

Аппаратура гибкого мультиплексора Транспорт-30х4 мультиплексор ввода-вывода каналообразующая аппаратура с возможностью гибкого конфигурирлвания HDSL Ethernet ЦСП радиальная схема связи Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

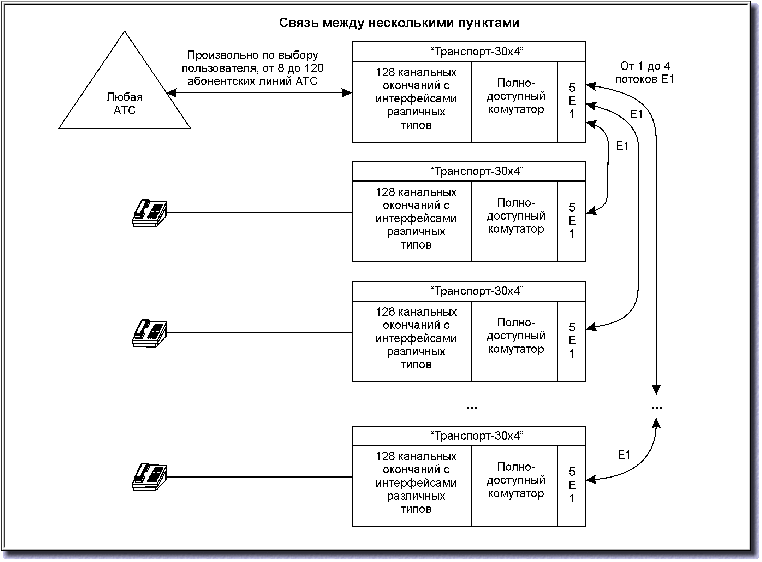

Рисунок 2.1.4.2. Организация уплотнения абонентских линий по потокам Е1. Вариант 2

Аппаратура гибкого мультиплексора Транспорт-30х4 мультиплексор ввода-вывода каналообразующая аппаратура с возможностью гибкого конфигурирлвания HDSL Ethernet ЦСП радиальная схема связи Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

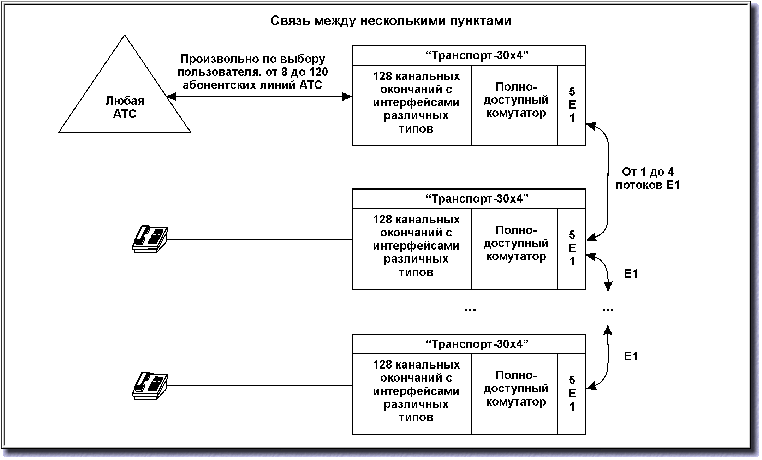

Рисунок 2.1.4.3. Организация уплотнения абонентских линий по потокам Е1. Вариант 3

Аппаратура гибкого мультиплексора Транспорт-30х4 мультиплексор ввода-вывода каналообразующая аппаратура с возможностью гибкого конфигурирлвания HDSL Ethernet ЦСП радиальная схема связи Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

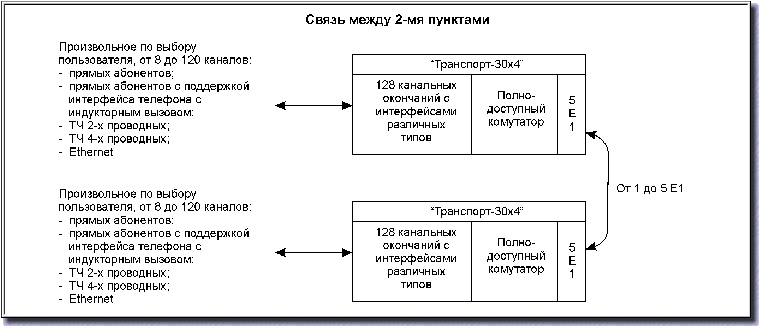

Рисунок 2.1.5.1. Организация выделенных каналов между двумя или несколькими пунктами связи. Вариант 1

Аппаратура гибкого мультиплексора Транспорт-30х4 мультиплексор ввода-вывода каналообразующая аппаратура с возможностью гибкого конфигурирлвания HDSL Ethernet ЦСП радиальная схема связи Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

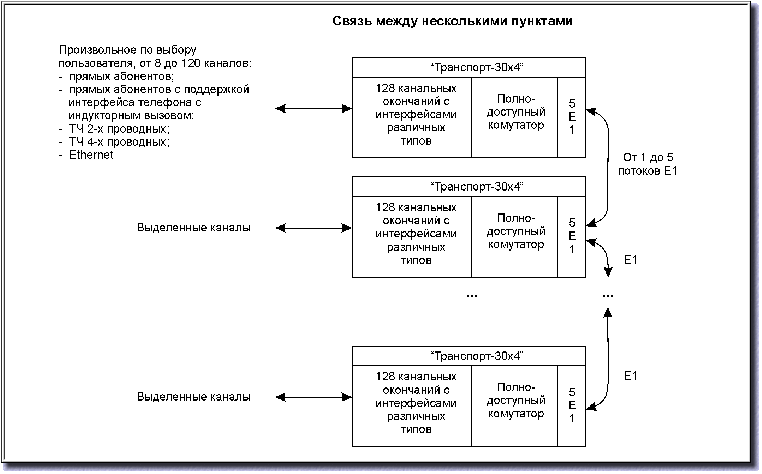

Рисунок 2.1.5.2. Организация выделенных каналов между двумя или несколькими пунктами связи. Вариант 2

Аппаратура гибкого мультиплексора Транспорт-30х4 мультиплексор ввода-вывода каналообразующая аппаратура с возможностью гибкого конфигурирлвания HDSL Ethernet ЦСП радиальная схема связи Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

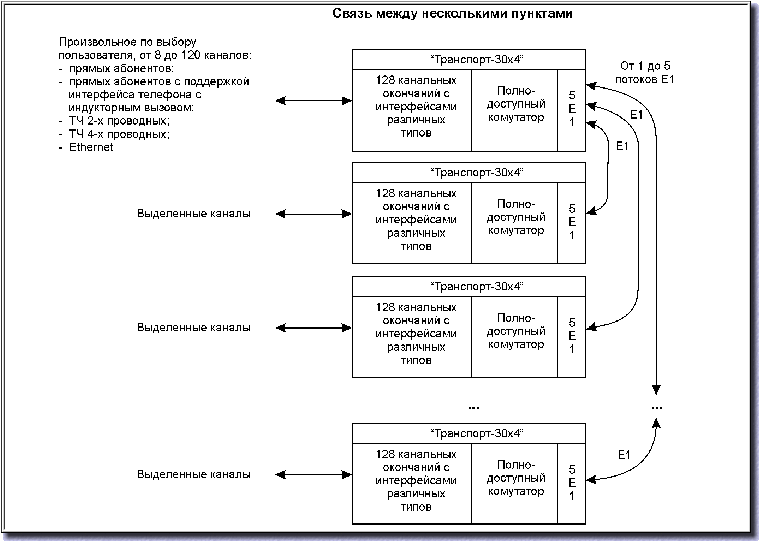

Рисунок 2.1.5.3. Организация выделенных каналов между двумя или несколькими пунктами связи. Вариант 3

Аппаратура гибкого мультиплексора Транспорт-30х4 мультиплексор ввода-вывода каналообразующая аппаратура с возможностью гибкого конфигурирлвания HDSL Ethernet ЦСП радиальная схема связи Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

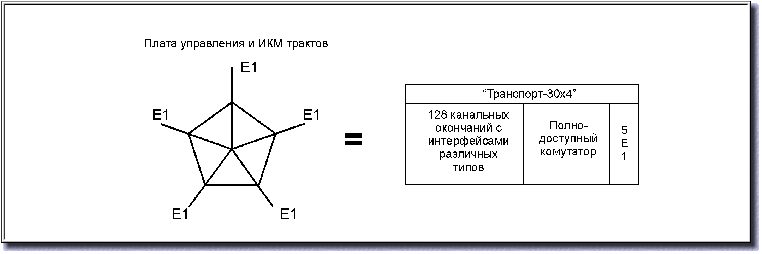

Рисунок 2.1.6. Полнодоступная коммутация 4-х потоков Е1. Кросс-коммутатор 4 Е1 на базе платы управления и ИКМ трактов аппаратуры «Транспорт-30х4»
