      Гибкий мультиплексор ТС - 30

  • гибкая модульная конструкция
  • широкий выбор канальных интерфейсов
  • возможность работы со всеми типами отечест-венных АТС без дополнительного оборудования
  • простота монтажа и настройки
  • встроенная система контроля и управления
  • наличие интерфейса " УСО"
  • наличие встроенного оптического линейного интерфейса

Гибкий первичный мультиплексор ТС-30 предназначен для применения на телефонных сетях связи общего пользования и оперативно-диспетчерской связи в качестве аппаратуры для уплотнения соединительных линий от всех типов механических АТС, абонентских линий и каналов передачи данных в цифровой поток 2048 кбит/с. ТС-30 используется для организации цифровых систем передачи по кабельным, оптоволоконным, и радиорелей-ным линиям. ТС-30 состоит из модульного унифицированного каркаса УК-01, модуля вторичного питания и сменных модулей, определяющих характеристики мультиплексора. Конструкцией ТС-30 предусмотрена возможность смены модулей без выключения питания ("горячий" режим).

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

ПП-02 - приемопередающий модуль. Предназначен для формирования двух первичных цифровых потоков 2048 кбит/с, обмена информацией с интерфейсными модулями и моду-лем контроля и сигнализации. Параметры цифровых потоков 2048 кбит/с соответствуют рекомендациям G.703, G.704 . Подключается к оборудованию линейного тракта по двум витым парам проводов сопротивлением 120 Ом и затуханием до 43дБ. Обеспечивает ра-боту ТС-30 в оконечном (30 или 60 каналов) или транзитном режимах работы. Имеет встроенный редактор кросс-коннекции каналов 64 кбит/с между потоками Е1 и оборудован встроенными средствами тестирования и контроля параметров цифровых потоков. В ТС-30 может устанавливаться один или несколько модулей ПП-02 в зависимости от режима работы.

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

ПП-03 - модуль оптического модема на один поток Е1 для подключения к волоконно-оптическим кабелям с затуха-нием до 36 дБ.

ПП-04 - модуль мультиплексора 4-х потоков Е1 в групповой поток Е2 для подключения к волоконнооптическим кабелям с затуханием до 36 дБ.

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080
Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

КС-011 - модуль контроля и сигнализации. Обеспечивает подключение к ТС-30 терми-нального компьютера для кон-фигурирования модулей ка-нальных интерфейсов при эксплуатации мультиплексора, а также контроля, диагностики и отображения его состояния, и вывода аварийной сигнализа-ции на стоечную сигнализацию



УС- 01 - модуль сервисного обслуживания с помощью блока УСО-01. Обеспечивает подключение к ТС-30 терми-нального компьютера для конфигурирования модулей канальных интерфейсов, а также контроля, диагностики и отображения его состояния с выводом по "шине УСО".

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080
Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

ИК-01 - модуль на 3 канала исходящих городских и междугородних соединительных линий с 3/4-х проводными окончаниями для подключения к выходам ГИ на АТСКУ, АТСК 100/2000 и АТСДШ, и 2-х проводними окончаниями для подключения к ПСК-1000. Имеет режим формирования потока Е1 с сигнализацией 1 ВСК при включении в ГИ АТСК 100/2000. Программная установка режимов работы и параметров стыка с АТС (уровни порогов, время задержки и др.).

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

ИК-05 - модуль на 5 каналов исходящих городских и междугородних соединительных линий с 3/4-х проводными окончаниями для подключения к выходам ГИ на АТСКУ, АТСК 100/2000 и АТСДШ. При установке 12 модулей, позволяет организовать в одном блоке ТС-30 60 ка-налов и 2 потока Е1. Программная установка режимов работы и параметров стыка с АТС (уровни порогов, вре-мя задержки и др.).

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

ВК-02 - модуль на 2 канала входящих городских и междугородних соединительных линий с 7-ми проводными окончаниями для подключения к входам ГИ АТСК 100/2000. Обеспечива-ет оконечные и транзитные виды соединений. Осуществляет обмен с АТСК 100/2000 ко-мандами в полярно-числовом коде. Программная установка режимов работы и параметров стыка с АТС (уровни порогов, время задержки и др.).

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

ВК-03 - модуль на 3 канала 2-х проводных входящих соединительных линий для включе-ния в ПСК - 1000. Программная установка режимов работы и параметров стыка с АТС (уровни порогов, время задержки и др.).

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

ВК- 05 - модуль на 5 каналов входящих городских и междугородних соединительных линий с 3/4-х проводными окончаниями для подключения к входам ГИ на АТСКУ и АТСДШ. При установке 12 модулей, позволяет организовать в одном блоке ТС-30 60 каналов и два пото-ка Е1. Программная установка режимов работы и параметров стыка с АТС (уровни порогов, время задержки и др.).

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

ЦК-041 - модуль на 2 канала передачи данных с интер-фейсом V.35 на скорость nх64кбит/с (n = 1…31). Обес-печивает стыковку со всеми типами оборудования пере-дачи данных. Программная регулировка параметров стыка в широких пределах.

ЦК-042 - модуль на 2 канала передачи данных с интерфейсом V.24 на скорости: " синхронный 64 или 128 кбит/с, " асинхронный от 300 до 115200 бит/с. Обеспечивает стыковку со всеми типами оборудования передачи данных. Программная регулировка параметров стыка в широких преде-лах.

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080
Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

ЦК-044 - модуль на 1 канал с интерфейсом Ethernet 10BASE-T. Поддерживает bridge (мост) для подключения к локальным сетям Ethernet 10BASE-T, IEEE 802.3 со скоростью обмена на стороне WAN n x 64 кбит/с (n=1…,31), скоростью фильтрации/пересылки 15 000 кадров/с. Емкостью буфера - 256 кадров. Переключение режимов работы осуществляется из терминальной программы.

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

ЦК-05 - модуль на 3 универсальных канала базового доступа к сети ISDN с возможностью ДП сетевого терминала. Имеет возможность организации цифровых каналов по U -интерфейсу со скоростями передачи до 160 кбит/с. Каналы передачи данных: 2B + D, вид модуляции: 2B1Q, соответствует ANSI T1.601-1992, ETSI ETR 080. Независимая конфигу-рация портов - на одной плате можно сконфигурировать порты как LT (линейный) терминал, так и NT (сетевой) терминал. Переключение режимов работы осуществляется из терминальной программы.

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

ТЧ-01 модуль на 5 каналов ТЧ с 2/4-х проводными окончаниями и сигнализацией Е&M. При установке 12 модулей, позволяет организовать в одном блоке ТС-30 60 каналов и 2 потока Е1. Установка типов окончания, уровней разговорного тракта и параметров сигнальных каналов производится программно с помощью терминального компьютера.

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

СК-01 (СК-05) - модуль на 3 (5) канала прямых абонентов для подключения к телефонной станции. Имеет возможность регулировки уровней разговорного тракта и параметров сигнальных цепей в широких пределах, а также подключения городских и междугородних так-софонов. При установке 12 модулей, СК-05 позволяет организовать 60 каналов в одном бло-ке ТС-30 и 2 потока Е1.

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

АК-01 (АК-05) - модуль на 3 (5) канала прямых абонентов для подключения теле-фонных аппаратов различного типа и таксофонов. Имеет режим "прямое соединение", который позволяет организовать выделенный канал прямой связи между двумя ТА и подключать телефонные аппараты типа ТА-57. Предусмотрена возможность программного изменения уровней разговорного тракта и параметров сиг-нальных цепей в широких пределах. При установке 12 модулей, АК-05 позволяет организовать 60 каналов в одном блоке ТС-30 и 2 потока Е1.

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

ЗВ-01 - модуль на 4 канала передатчиков звукового вещания 1 класса. Возможна организация стереофонического канала вместо 2-х каналов. Программная установка режимов работы и параметров каналов.

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

ЗВ-02 - модуль на 4 канала приемников звукового вещания 1 класса. Возможна ор-ганизация стереофонического канала вместо 2-х каналов. Программная установка режимов работы и параметров каналов.

Гибкий первичный мультиплексор ТС- 30 может работать в режимах:

  • оконечного мультиплексора;
  • мультиплексора ввода-вывода;
  • кроссировочного мультиплексора.

Управление мультиплексором, контроль и отображение его состояния производится с помощью терминального компьютера или УСО. Терминальная программа поставляется в комплекте с мультиплексором на CD диске.

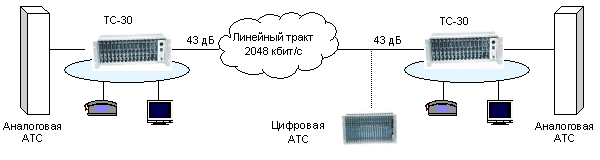

В режиме оконечного мультиплексора ТС-30 обеспечивает мультиплексирование до 30 аналоговых каналов и каналов передачи данных.

Платы аналоговых канальных интерфейсов обеспечивают подключение абонентских телефонных аппаратов различного типа и соединительных линий между механическими АТС всех типов. Скорость передачи данных от 300 бит/с до n х 64 кбит/с. (n = 1…31).

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

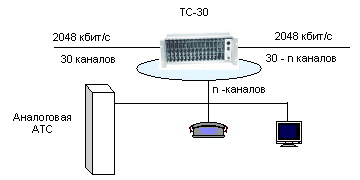

В режиме работы мультиплексора ввода/вывода ТС–30 использует два первичных цифровых потока 2048 кбит/с. Мультиплексор имеет возможность ввести и вывести любые телефонные каналы или каналы передачи данных в общем количестве до 30 из любого первичного сигнала 2048 кбит/с. Присвоение номеров временным интервалам и назначение направления передачи осуществляется программным способом.

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

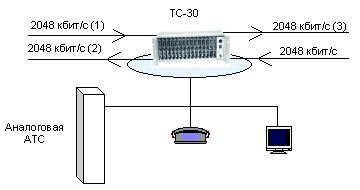

В режиме кроссировочного мультиплексора ТС-30 использует 4 первичных цифровых потока 2048кбит/с. ТС-30 осуществляет кроссировку каналов 64 кбит/с между всеми первичными цифровыми потоками и имеет возможность ввести-вывести до 30 каналов из любого потока 2048 кбит/с. Конфигурация кроссирования производится программно.

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

Линейный интерфейс 2048 кбит/с

Рекомендации МСЭ-Т
Скорость передачи
Линейный код
Входное сопротивление
Затухание в кабеле

G.703, G.704
2048 кбит/с
HDB-3 или AMI
120 Ом (симметриный)
до 43 дБ

Оптический линейный интерфейс

Скорость передачи
Линейный код
Затухание в кабеле
Длина волны

2048 кбит/с
CMI
До 40 дБ
1,3 мкм

Аналоговое окончание канала

Каналы ТЧ
- полоса пропускания
- частота дискретизации

Каналы звукового вещания (ЗВ)
- полоса пропускания
- частота преобразования

По рекомендациям G.702
0,3÷3,4 кГц
8 кбит/с


0,04÷15 кГц
16 или 32 или 48 кбит/с

Цифровое окончание канала

Интерфейс V.24
- скорость передачи


Интерфейс V.35
- скорость передачи

Интерфейс Ehternet 10 Base-T
- скорость передачи

Интерфейс ISDN
- скорость передачи


от 300 до 115200 кбит/с в асинхронном режиме 64 или 128 кбит/с в синхронном режиме

nх64 кбит/с (n =1…31) в синхронном режиме

nх64 кбит/с (n =1…31)


2В+D (144 кбит/с)

Цифровой сигнальный канал

Канал общей сигнализации в КИ 16

Аналоговый сигнальный канал

Е&М, частотная сигнализация, 3-х/4-х проводная батарейная сигнализация, шлейфная сигнализация по 2-х проводным соединительным линиям

Интерфейс для системы обслуживания

RS-232, УСО

Электропитание

Входное напряжение, В
Потребляемая мощность, Вт

-36 ÷ -72
не более 17

Диапазон рабочих температур, о С

от + 5 до + 40

Габариты, мм

Блок ТС-30
Устанавливаемые платы

- 482 х 180 х 270
- 160 х 145

Вес, кг

5

Надежность мультиплексора ТС-30 обеспечивается:

  • небольшим количеством видов плат,
  • большой степенью интеграции элементной базы, схемными решениями и программным обеспечением, осуществляющими защиту элементов,
  • выбор элементов с большим эксплуатационным ресурсом,
  • современной технологией производства (поверхностный монтаж, термопрогон, тестирование)

и поддерживается:

  • гарантийным и послегарантийным обслуживанием,
  • наличием современной сервисной службы,
  • созданием новых версий программного обеспечения.

В ТС-30 имеется встроенная эффективная система диагностики, которая позволяет:

  • организовывать местный и удаленный шлейфы для Е1;
  • формировать тестовые сигналы в Е1;
  • контролировать и учитывать количество кодовых, цикловых и битовых ошибок в Е1;
  • организовывать блокировку, цифровые и аналоговые шлейфы для канальных интерфейсов.


Дополнительное оборудование для ТС-30


Применение ТС-30 для подключения аналоговых АТС

Типы модулей в ТС-30

Подключаемые АТС

Формируемый цифровой поток

Типы встречных АТС

Типы СЛ

Типы АТС

ИК-01
3 канала исходящих СЛ

3-х проводные СЛ, СЛМ

АТС - ДШ,
АТСКЭ

Е1 (2 ВСК)

ЦАТС
АТС-ДШ
АТСК

4-х проводные СЛ, СЛМ

АТСК - У,
АТСК - 100/2000

2-х проводные СЛ

ПСК-1000

4-х проводные СЛ

АТСK-100/2000

Е1 (1 ВСК)

ЦАТС, АТСК - 50/200

ИК-05
5 каналов исходящих СЛ

3-х проводные СЛ

АТС - ДШ,
АТСКЭ

Е1 (2 ВСК)

ЦАТС
АТС-ДШ,
АТСК

4-х проводные СЛ

АТСК - У,
АТСК - 100/2000

ВК-02
2 канала входящих СЛ

7-ми проводные СЛ, СЛМ

АТСК – 100/2000

Е1 (2 ВСК)

ЦАТС,
АТСК,
АТС - ДШ

Е1 (1 ВСК)

ЦАТС,
АТСК - 50/200

ВК-03
3 канала входящих СЛ

2-х проводные СЛ

ПСК - 1000

Е1 (2 ВСК)

ЦАТС,
АТС - ДШ,
АТСК

ВК-05
5 каналов входящих СЛ

3-х проводные СЛ, СЛМ

АТ С - ДШ,
АТСКЭ

Е1 (2 ВСК)

ЦАТС,
АТС - ДШ,
АТСК

4-х проводные СЛ, СЛМ

АТСК - У

Е1 (2 ВСК)

ЦАТС,
АТС - ДШ,
АТСК

ТЧ-01
5 каналов двусторонних СЛ

2/4-х проводные СЛ

АТСК - 50/200
АТСКЭ,
Мини АТС
Пульты связи

Е1 (1 ВСК)

ЭАТС,
АТСК - 50/200

Гибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с, звуковое вещание, межстанционые соединительные линии, абонентский комплект, станционный комплект, ANSI T1.601-1992, ETSI ETR 080

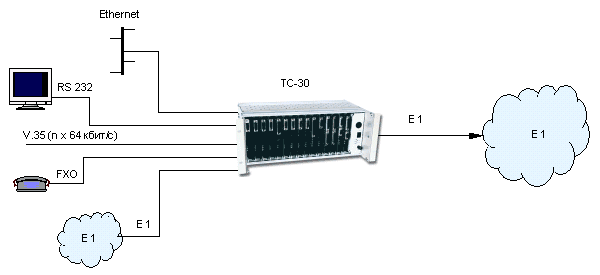

  • «Выделение-вставка» каналов с любым интерфейсом из «проходящего» цифрового потока Е1;
  • соединение с удаленной локальной сетью;
  • подключение удаленных абонентов к АТС;
  • подключение к оборудованию провайдеров Internet
