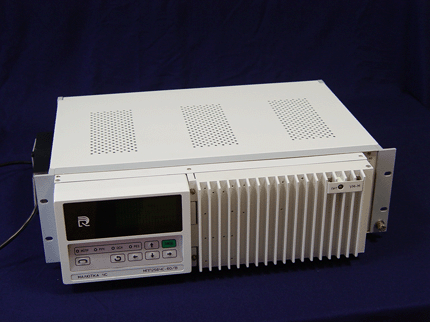

Цифровые радиорелейные станции серии "Малютка-Ц"

Цифровые радиорелейные станции серии "Малютка-Ц" предназначены для применения на предприятиях связи общего пользования, на транспортных предприятиях и в энергосистемах для производственно-технологической связи. Станции используется также в правоохранительных ведомствах для построения локальных систем связи.
Станции серии "Малютка-Ц" имеют 3 варианта исполнения. Варианты 2 и 3 в настоящее время находятся на этапе квалификационных испытаний.

Общие технические характеристики радиорелейных станций серии "Малютка"

Малютка, малоканальные радиорелейные станции, цифровые радиорелейные станции, Производственно-технологическая связь

" Режим работы - непрерывный

" Напряжение питания - постоянное 20…72 В; переменное 220 В (50 Гц) в буфере с аккумулятором 24 В (вариант 1 - напряжение питания 20…36 В)

" Возможность оперативного изменения рабочих частот от ПЭВМ или с панели управления (для заказчиков, имеющих соответствующее разрешение)

" Возможность оперативного выбора типов НЧ окончаний из ряда: ОЦК (сонаправленный или противонаправленный); 2-х или 4-проводная линия плюс 2 канала сигналов управления и взаимодействия; RS-232; RS-485; RS-422; Ethernet 10/100 BASE-TХ (у станции вариантов 1 и 2 НЧ-окончания комплектуются по желанию заказчика)

" Встроенная энергонезависимая память настройки режимов работы и сигналов о сбоях

" Встроенная система диагностики технического состояния станции и высокочастотного тракта

" Все станции имеют систему защиты ВЧ тракта от грозового разряда, а также систему защиты цепей питания от бросков напряжения при питании от сети постоянного тока

 Технические характеристики

Вариант 1

 Вариант 2

Диапазоны рабочих частот, МГц

150,5…151,7; 165,5…166,7

150,5…151,7; 165,5…166,7

Шаг сетки частот, МГц

0,1

0,1

Вид модуляции

QPSK

QPSK

Мощность передатчика, Вт

3

3

Чувствительность приемника, дБ Вт

-134

-134

Скорость передачи информации, кбит/с

- при помехоустойчивом кодировании

256

128

- без помехоустойчивого кодирования



256

Потребляемая мощность, Вт (не более)

100

70

Габариты (ширина х высота х глубина)

3U, 19" конструктив

3U, 19" конструктив

Масса моноблока, кг (не более)

15

15

Количество моноблоков

- одноинтервальная - 1

- многоинтервальная - 2

1

Возможность выделения и введения каналов на промежуточных станциях, цифровой транзит

Имеется

Не требуется

Телеуправление и телесигнализация, канал служебной связи

Имеется

Имеется

Протяженность линии связи, км



- одноинтервальная - 40
(при высоте установки
антенны 20 м)
- многоинтервальная - 400
(11 переприемов)

- при помехоустойчивом
кодировании и высоте подвеса
антенн не менее 25 м - 60
- без помехоустойчивого
кодирования и высоте подвеса
антенн 20 м - 40

Диапазон рабочих температур, С

-30…+50

-30…+50

Параметры электромагнитной совместимости, дБ

- по интермодуляции 3-го порядка

- по побочным каналам приема

- по зеркальному каналу

- по блокированию

- по входному сигналу

65

75

90

75

80

70 (ПК)*

80 (ПК)*

90

80

80
