Малоканальный гибкий мультиплексор БУК-БСС-12



Первичный гибкий мультиплексор БУК-БСС-12 Малоканальные системы передачи информации Формирование цифровых потоков Е1Образование каналов Ethernet Первичные мультиплексоры БУК-БСС новая версия БУК-30М HDSL Ethernet ЦСП Кедр-БСС радиальная схема связиГибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с,  межстанционые соединительные линии, абонентский комплект, станционный комплект

» экономичная организация абонентских и соединительных линий;

» канал Ethernet с VLAN;

» длина регенерационного участка более 15 км;

» управление и мониторинг от ПК;

» единая аппаратно-программная платформа с "Кедр-БСС;

» простота и  удобство установки, настройки и эксплуатации

» небольшие габариты и стоимость

Универсальный мультиплексор БУК-БСС имеет исполнение для организации малоканальных систем передачи. Это исполнение может использоваться в качестве экономичного решения при замене устаревших систем передачи КНК, В2-2 и других, где требуемое количество каналов не более 12. Малоканальный БУК-БСС состоит из базового модуля МБ-19-12(19”, 2U) с источником питания ИП-04, и имеет место для установки 4-х различных ячеек из состава БУК-БСС (ЦПП-DSL-12, ЦПП-DSL, ЦПП-К1, ЦПП-К2, СМД-6К , АВ-6К, АИ-6К, ЦС-ЕV.

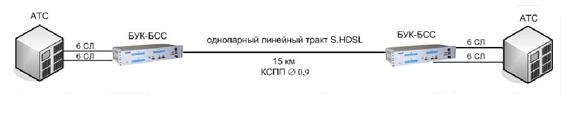

Организация малоканальных аналоговых АТС

Первичный гибкий мультиплексор БУК-БСС-12 Малоканальные системы передачи информации Формирование цифровых потоков Е1Образование каналов Ethernet Первичные мультиплексоры БУК-БСС новая версия БУК-30М HDSL Ethernet ЦСП Кедр-БСС радиальная схема связиГибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с,  межстанционые соединительные линии, абонентский комплект, станционный комплект

На данной схеме БУК-БСС используется для соединения небольших аналоговых АТС. Состоит из базового модуля МБ-19-12 со встроенным источником питания, ячейки ЦПП-DSL-12 и 2-х ячеек СМД-6К.

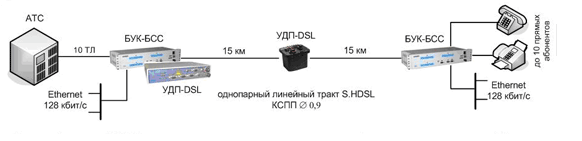

Организация абонентских линий

Первичный гибкий мультиплексор БУК-БСС-12 Малоканальные системы передачи информации Формирование цифровых потоков Е1Образование каналов Ethernet Первичные мультиплексоры БУК-БСС новая версия БУК-30М HDSL Ethernet ЦСП Кедр-БСС радиальная схема связиГибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с,  межстанционые соединительные линии, абонентский комплект, станционный комплект

На данной схеме БУК-БСС используется для выноса десяти прямых абонентов и одного канала Ethernet со скоростью 128 кбит/с. БУК-БСС, установленный возле АТС, состоит из МБ-19-12, ячейки ЦПП-DSL-12, ячеек АВ-6К – 2 шт. и ячейки ЦС-Е. На стороне абонентов используется такая же конфигурация. Для увеличения дальности могут устанавливаться до 8 регенераторов УРТ-DSL с устройством УДП-DSL.

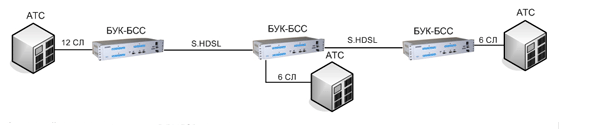

Организация связи с выделением каналов в промежуточной станции

Первичный гибкий мультиплексор БУК-БСС-12 Малоканальные системы передачи информации Формирование цифровых потоков Е1Образование каналов Ethernet Первичные мультиплексоры БУК-БСС новая версия БУК-30М HDSL Ethernet ЦСП Кедр-БСС радиальная схема связиГибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с,  межстанционые соединительные линии, абонентский комплект, станционный комплект

На данной схеме производится выделение части каналов в промежуточном пункте, а оставшиеся каналы передаются на следующее направление. БУК-БСС, установленный в промежуточном пункте состоит из МБ-19-12, ЦПП-DSL-М, ячейки БОЛТ-DSL 1М и ячейки СМД-6К.

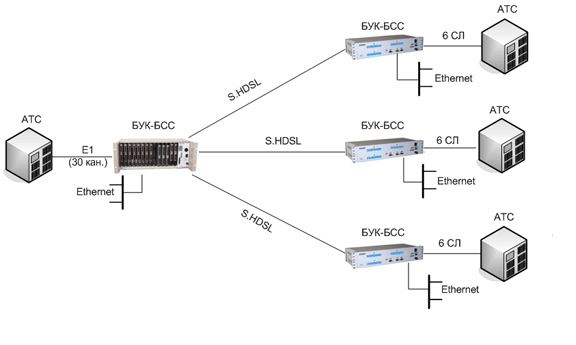

Радиальная схема организации связи

Первичный гибкий мультиплексор БУК-БСС-12 Малоканальные системы передачи информации Формирование цифровых потоков Е1Образование каналов Ethernet Первичные мультиплексоры БУК-БСС новая версия БУК-30М HDSL Ethernet ЦСП Кедр-БСС радиальная схема связиГибкий мультиплексор ТС - 30, Первичный мультиплексор канальный  ввода-вывода, канальные окончания, FXO, FXS, линия абонентская, модем оптический, Линейный интерфейс 2048 кбит/с,  межстанционые соединительные линии, абонентский комплект, станционный комплект

Данная схема является наиболее эффективным инструментом для построения и модернизации систем связи.



Руководство по эксплуатации
