Аппаратура цифровых радиорелейных станций SDH иерархии МИК-РЛ4С ... МИК-РЛ40С

Аппаратура цифровых радиорелейных станций SDH иерархии предназначена для организации магистральных, внутризоновых, местных и технологических систем связи с пропускной способностью 155 Мбит/с (STM-1) в диапазоне Частот от 4 до 40 ГГЦ.
В состав РРС входит полный комплект оборудования, необходимый для построения линий связи любой конфигурации.

Состав и исполнение систем.

Станции МИК-РЛ4...40С представляют собой функционально законченные системы передачи, позволяющие строить синхронные сети связи произвольной топологии. В состав РРС входят: радиорелейная аппаратура, мультиплексоры уровня STM-1 (терминальные и ввода-вывода), источники гарантированного электропитания и система управления сетью.

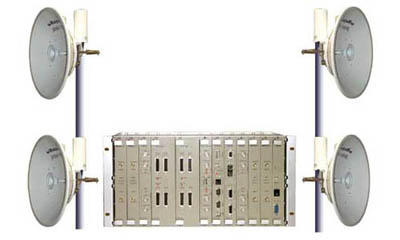

Аппаратура РРС выполнена в традиционном для систем МИК-РЛ раздельном исполнении. Возможна реализация конфигураций 1+0, 1+1, 2+1 и 2+0. Станция в конфигурации 1+1 состоит из двух выносных ППУ и приемников канала пространственного разнесения, устанавливаемых непосредственно на антеннах, и оборудования внутреннего исполнения - модуля доступа МД1-6.

Особенности аппаратной реализации.

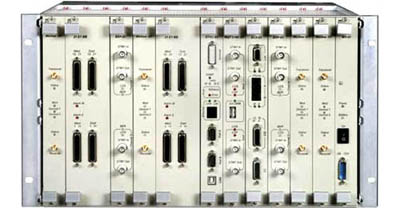

Модуль МД1-6 выполнен в корпусе Евромеханика 19' высотой 6U. Архитектура модуля доступа МД1-6 позволяет в составе одного модуля простым добавлением необходимого количества блоков реализовать следующие варианты станций:

• терминальная станция с возможностью ввода/вывода 63 потоков Е1 с од ним направлением по СВЧ;
• станция ввода/вывода с возможностью ввода/вывода 21 или 42 потоков Е1 с двумя направлениями по СВЧ;
• станция регенераторного типа без ввода/вывода потоков Е1 с двумя направлениями по СВЧ;
• станция регенераторного типа без ввода/вывода потоков Е1 с одним направлением по СВЧ и одним направлением по STM-1 (для совместной работы с мультиплексорами SDH других производителей).

Станции всех типов могут иметь конфигурации 1+0, 1+1, 2+1 и 2+0, в т.ч. с пространственным разнесением; В модуле МД1-6 происходит мультиплексирование компонентных цифровых потоков и сервисных каналов, а также формируется спектр радиосигнала на промежуточной частоте. В системе предусмотрены следующие дополнительные каналы:

• 2 цифровых канала служебной связи PCM-64 c двухпроводными окончаниями FXO/FXS с возможностью выхода в ТФОП;
• канал передачи данных с программно выбираемым типом интерфейса RS-232, RS-422, RS-485 со скоростью передачи от 110 до 57 600 бит/с;
• по 8 дискретных каналов внешней сигнализации и управления.

На каждой станции для более эффективного использования каналов служебной связи предусмотрен встроенный коммутатор каналов. На всех промежуточных станциях возможен ввод/вывод сервисных каналов. В модуле доступа используется распределенная система электропитания, благодаря чему достигается общая надежность и независимость питания каждого блока от остальных.

Использование передовых технологий.

Широкое применение интегральных СВЧ - схем, программируемых СБИС и специализированных микросхем позволило создать компактную аппаратуру с высокими эксплуатационными характеристиками (некоторые характеристики РРС приводятся в таблице). Современные способы модуляции и кодирования (многоуровневая квадратурная модуляция QAM16/64/128, кодирование Рида-Соломона, турбокодирование) обеспечили высокую помехоустойчивость и эффективность использования частотного спектра.

Соответствие стандартам.

В станциях, разработанных в соответствии с рекомендациями ITU-T, ITU-R и ETSI, обеспечивается полная совместимость с цифровой иерархией SDH.

Контроль и управление сетью радиорелейных станций

Система управления состоит из сетевых агентов, размещаемых на каждой станции и программного обеспечения верхнего уровня. На уровне сетевых агентов, размещаемых на каждой станции, решаются задачи как локального управления при помощи подключаемого терминала, так и сетевого управления при помощи менеджера сети - компьютера с установленным ПО верхнего уровня. Система управления взаимодействует с сетью радиорелейных линий (РРЛ) посредством соединения ТCP/IP (интерфейс - Ethernet 10Base-T) на основе протокола SNMP. Особенностью аппаратного исполнения агента сети является наличие подсистемы хранения ПО всех блоков, входящих в состав станции. Предусмотрены процедуры обновления ПО для расширения функциональных возможностей оборудования. Ядром агента является операционная система реального времени (RTOS).

ПО верхнего уровня отвечает требованиям международных стандартов управления телекоммуникационными сетями (M.3010, G.784, Q.811, Q.812 и пр.).

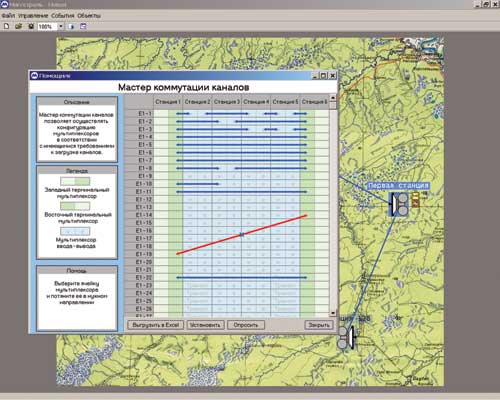

ПО представляет собой 32-битное приложение, работающее под управлением ОС Microsoft Windows МE/NT/2000/XP. Топология сетей отображается с привязкой к карте местности. Система теленаблюдения за всеми элементами и параметрами сети в режиме реального времени позволяет осуществлять непрерывный контроль работоспособности оборудования и всей сети в соответствии с рекомендацией ITU-T G.826. Различные режимы работы станций, а также информация об авариях и неисправностях отображаются в главном окне программы.
Реализована возможность удаленного конфигурирования рабочих параметров всех устройств, входящих в состав РРС. Из центра управления осуществляется необходимая оперативная поддержка по обслуживанию сети при ее
