Универсальные масштабируемые ЦРРС PDH+ МИК-РЛ7...18Р+

Цифровые радиорелейные станции

МИК-РЛ7...18Р+ Универсальные масштабируемые ЦРРС PDH+ Новое семейство ЦРРС «МИК-РЛ7…18Р+» созданное на основе технологии асинхронного мультиплексирования PDH+ работает в диапазонах частот 7; 8; 11; 13; 15; 18 ГГц отличается высокой скоростью передачи, гибкостью конфигурирования и масштабирования. Назначение: cоздание транспортной инфраструктуры операторов связи на местных и внутризоновых сетях, построение технологических линий связи, соединение скоростных сетей LAN, резервирование оптоволоконных линий связи. Отличительные особенности:

  • Изменяемая пропускная способность 5…156,8 Мбит/с.
  • Максимальная скорость передачи 2 х 155 Мбит/с в конфигурации 2+0.
  • Помехоустойчивое кодирование Витерби / Рида-Соломона.
  • Возможность управления шириной полосы частот радиоканала, программное переключение вида модуляции от QPSK до 256-QAM, спектральная эффективность до 8 бит/с/Гц.
  • Адаптивная регулировка мощности передатчиков для снижения помех в сети РРС.

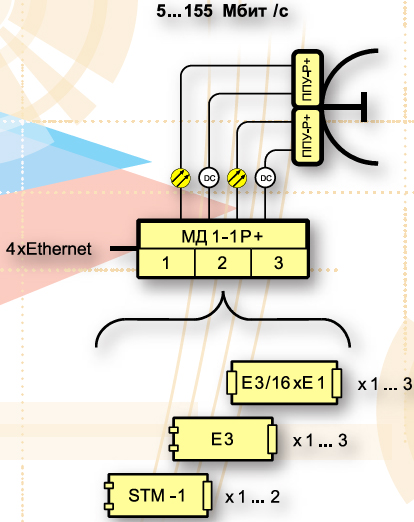

  • Модульное построение IDU с возможностью установки до 3-х сменных интерфейсных модулей.
  • Возможность наращивания скорости передачи в эксплуатации без замены оборудования.
  • Максимальное удобство для построения узловых станций: вывод до 48 потоков Е1 c полным цифровым кросс-коннектом потоков.
  • Встроенная мультисервисность: обеспечивается совместная передача TDM и IP трафика с возможностью гибкого перераспределения пропускной способности
  • Встроенный коммутатор Ethernet с тремя пользовательскими интерфейсами Ethernet
  • Поддержка защищённых конфигураций: горячее резервирование с безобрывным переключением радиостволов и резервирование с пространственным разносом
  • Повышенная грозозащищенность оборудования благодаря использованию оптоволоконного кабеля снижения
  • Возможность питания приемопередатчиков от независимого источника для увеличения расстояния ODU-IDU до нескольких километров
  • Универсальный протокол сетевого управления SNMP
  • Компактная конструкция оборудования, простота монтажа
  • Приемо-передающие устройства

    ППУ ЦРРС МИК-РЛ7…18Р+ имеют герметичный литой корпус и выполняются в виде выносных модулей, которые устанавливаются непосредственно на антенну, что обеспечивает максимальный энергетический потенциал радиолинии. Универсальный цифровой модем с программно переключаемыми видами модуляции QPSK / 16QAM / 64QAM / 256QAM размещён непосредственно в ППУ. Высокочастотным интерфейсом ППУ является коаксиальный разъем. Передача информационного сигнала между ППУ и модулем доступа осуществляется по оптическому кабелю, возможен режим двунаправленной передачи по одному волокну. Питание на ППУ подается по отдельному кабелю. При расстоянии ODU-IDU до 400 метров питание подаётся непосредственно от модуля доступа, при большем расстоянии питание ППУ может осуществляться от автономного источника, находящегося в непосредственной близости от ППУ. Модуль доступа МД1-1Р+ выполняет функции мультиплексирования и регенерации основного и дополнительного трафика, обеспечивает резервирования, подачу питани ППУ, организацию локальной телеметрии МД-ППУ и контроля и управления. На задней панели расположены сменные интерфейсные модули потоков Е1 и Е3 и оптические модули для связи с ППУ. На передней панели расположены входы основного и резервного источников питания, выходы питания ППУ и четыре разъёма для основного трафика Ethernet и сетевого управления. Модуль МД1-1Р+ имеет компактную конструкцию, выполненную в корпусе «Евромеханика» 19” высотой 1U.

    Схемы организации связи

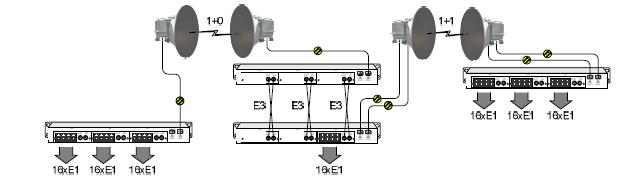

    Схема организации радиорелейной линии связи

    Передача трафика PDH (48E1) с выделением части трафика на промедуточной станции

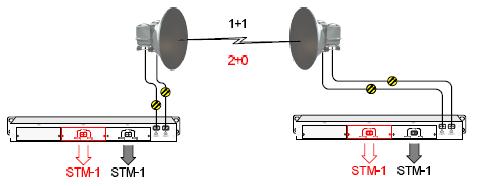

    Организация синхронной SDH радиорелейной линии связи

    Передача трафика SDH (STM-1)

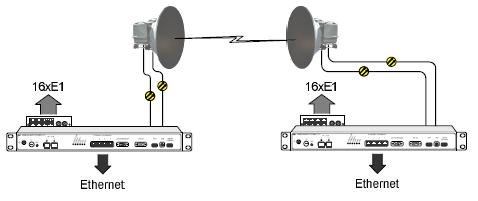

    Смешанная SDH и PDH радиорелейная линия связи

    Передача смешанного трафика (16хЕ1 и 100 Mбит/с Ethernet)

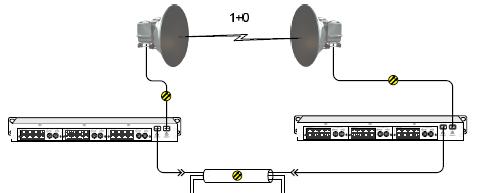

    Резервирование волоконно-оптических линий связи

    Резервирование с использованием оптического кабеля

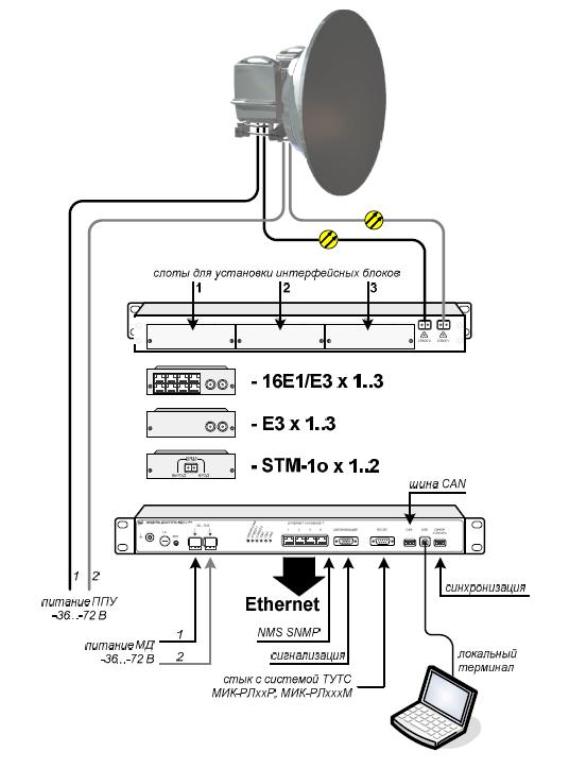

    Основной состав, назначение портов и схема подключения оборудования радиостанции
