Системы беспроводного широкополосного доступа. Решения на основе стандарта IEEE 802.16-2004 (WiMAX)

Семейство систем беспроводного широкополосного доступа WiMIC-3500/5000/5600/6000 предназначено для подключения локальных сетей и отдельных компьютеров к сети передачи данных по радиоканалу в диапазонах частот 3400-3550, 5650-5725, 5725-6425 МГц.
Аппаратура обеспечивает построение сетей типа "точка - много точек" с количеством абонентских станций до 200 и скоростью передачи до 37.67 Мбит/с.

Состав системы беспроводного широкополосного доступа

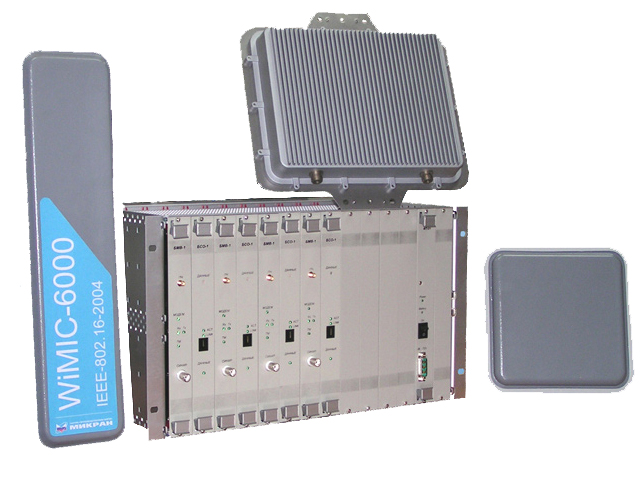

Система WiMIC-6000 состоит из базовой станции WiMIC-6000B и подключаемых по радиоканалу терминалов абонентских станций WiMIC-6000S.

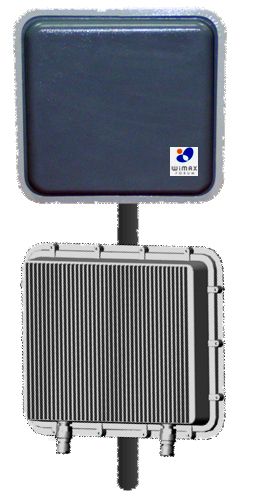

Терминал абонентской станции является выносным (ODU) и представляет собой герметичный алюминиевый корпус. Оборудование пользователя подключается по интерфейсу Ethernet. Внешняя антенна подключается при помощи кабеля.
Модульная конструкция базовой станции, поддерживает подключение до 6 секторов, разделяется на внутреннее оборудование (IDU) и выносное (ODU), соединяемые одним коаксиальным кабелем (на сектор). Более подробная информация находится в
руководстве по эксплуатации.

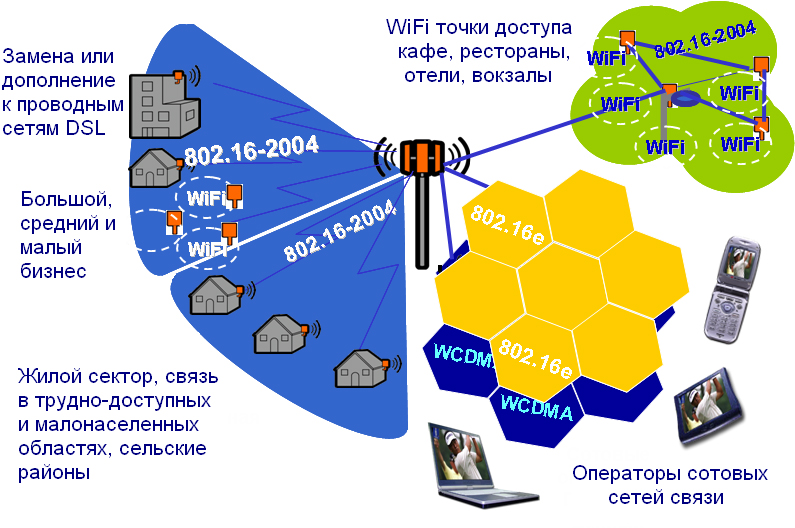

Области применения системы WiMAX

Беспроводной широкополосный доступ WiMIC IEEE 802.16-2004 WiMAX Радио Ethernet

Архитектура базовой станции WiMIC-3500/5000/5600/6000B
Способ модуляции - Адаптивная, от BPSK ? до 64-QAM ?

Помехоустойчивое кодирование - Каскадное Витерби/Рида-Соломона

Мощность на выходе передатчика, дБм - 24

Максимальная дальность связи, км - 40

Метод доступа к среде - TDMA

Количество абонентских станций в одном секторе - до 200

Максимальное количество секторов - 6

Топология размещения абонентских станций - произвольная

Средства шифрования - 3DES / ГОСТ 28147-89

Обеспечение качества обслуживания (QoS) - Есть

Диапазон частот, МГц
-3400 - 3550
-5650 - 5725
-5725 - 6425

Метод дуплексирования - FDD или TDD

Технология передачи - OFDM-256

Полоса сигнала, МГц - 1,75; 3,5; 7 и 10

Беспроводной широкополосный доступ WiMIC IEEE 802.16-2004 WiMAX Радио Ethernet
Архитектура абонентской станции WiMIC-3500/5000/5600/6000S
Диапазон частот, МГц
• 3400 - 3550
• 5650 - 5725
• 5725 - 6425

Метод дуплексирования - FDD или TDD

Метод доступа к среде - TDMA

Технология передачи - OFDM 256

Полоса сигнала, МГц - 1,75; 3,5; 7 и 10

Способ модуляции - Адаптивная от BPSK  до 64-QAM

Помехоустойчивое кодирование - Каскадное Витерби и Рида-Соломона

Мощность на выходе передатчика, дБм - до 24

Средства шифрования - 3DES / ГОСТ 28147-89

Интерфейс пользователя, Сервисы, Приоритеты
• ETHERNET 10/100BASE-T (рек. IEEE 802.3), полный дуплекс
• Система прозрачна для IEEE 802.3 приложений и сервисов
• Приоритет трафика по рекомендации IEEE 802.1q/p

Питание абонентской станции - Через адаптер Power Over Ethernet, рекомендация IEEE 802.3af

Тип оборудования - выносное

Габариты, мм - 320 x 300 x 60

Беспроводной широкополосный доступ WiMIC IEEE 802.16-2004 WiMAX Радио Ethernet

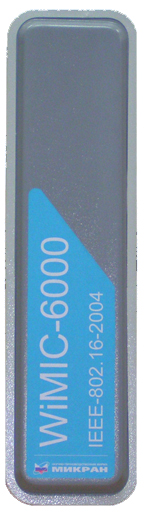

Параметры антенной системы WM60-01, WM60-02, WM60-03, WM60-04

" В системе применяются внешние планарные антенны с различным коэффициентом усиления и шириной диаграммы направленности.
" На базовых станциях рекомендуется применять секторные или ненаправленные антенны WM60-01… WM60-03.
" На абонентских станциях рекомендуется применять узконаправленные антенны WM60-04 или другие, с близкими параметрами.
Беспроводной широкополосный доступ WiMIC IEEE 802.16-2004 WiMAX Радио Ethernet

Беспроводной широкополосный доступ WiMIC IEEE 802.16-2004 WiMAX Радио Ethernet

Тип антенны
WM60-01
WM60-02
WM60-03
WM60-04
Диапазон рабочих частот, МГц
5725-6425
5725-6425
5725-6425
5725-6425
Импеданс, Ом
50
50
50
50
Размеры антенны, мм
450х130х20
450х130х20
Х
157x157x20
Коэффициент усиления антенны не менее, дБ
16
15
8
20
Отношение F/B, дБ, не менее
30
30


Ширина диаграммы направленности антенны по уровню минус 3 дБ, не более, град.
В горизонтальной плоскости
60
90
360
14

в вертикальной плоскости

7
7
18
16
Тип разъема
N-типа
N-типа
N-типа
N-типа
Вес, кг
1,5
1,5
10
1
